行業介紹
鋼結構建筑作為新型節能環保的建筑形式，具有材質均勻、強度高、性能優越、制造簡便、布置靈活等特點，被譽為21世紀“綠色建筑”之一。隨著我國經濟建設快速發展，工程領域?qū)︿摻Y(jié)構的應用需求不斷增加，推動了鋼結構制造行業的快速發展。
隨著城市化建設不斷推進，高層建筑、橋梁、廠房等領域?qū)︿摻Y(jié)構的需求持續增長。然而，由于市場對生產效率的不斷提升，鋼結構加工過程中的焊接質量問題逐漸顯現。因此，提高鋼結構焊接自動化水平，規范焊接工藝流程，保證焊接質量，成為越來越多鋼結構制造企業關注的重點。
目前，H型鋼廣泛應用于鋼結構廠房、機場、高層建筑及橋梁等領域。由于軋制型鋼規格有限且成本較高，焊接H型鋼逐漸成為鋼結構生產中的主要結構形式。但在實際制造過程中，受到鋼板下料誤差、火焰或等離子切割精度、人工組對誤差等因素影響，焊縫位置往往存在較大偏差。
傳統自動化焊接設備通常依靠固定軌跡運行，難以適應工件尺寸變化及裝配誤差。當工件批次多、型號變化頻繁時，需要重新示教編程，不僅降低生產效率，也限制了自動化焊接系統的應用價值。
行業痛點
通過與眾多鋼結構生產企業溝通，目前鋼結構焊接主要存在以下幾個方面的難點：
? 厚板、坡口焊接過程中，需要進行多層多道焊，焊接軌跡控制難度較高。
? 工件裝配精度較低，焊縫位置偏差較大，需要實時檢測并糾正焊接軌跡。
? 焊縫坡口尺寸不一致，需要根據實際焊縫狀態動態調整焊接參數。
? 產品批量小、型號多，工件重復性差，自動識別及自動編程難度較高。
解決方案
創想智控激光位移傳感器及焊縫跟蹤系統應用于鋼結構焊接，可針對行業特點提供智能化解決方案，實現焊接過程中的精準定位、實時糾偏及質量檢測。
? 采用高精度、大量程激光測量傳感器，對復雜工件進行掃描，為軌跡規劃提供精準數據。
? 焊接過程中實時檢測坡口形態，并結合焊接工藝數據庫，實現焊接參數動態調整。
? 焊接完成后，通過焊道輪廓掃描，對焊縫成形質量進行檢測分析。
系統組成

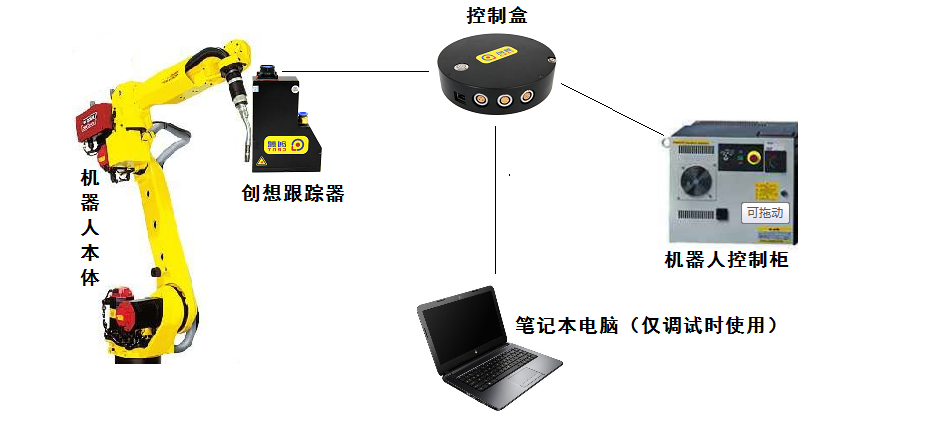

創想焊縫跟蹤系統主要由激光焊縫跟蹤器、控制模塊、網線及信號線組成，整體結構簡單，安裝方便。系統采用嵌入式處理設計，無需額外配置工業計算機，有效減少現場設備占用空間，提高系統集成便利性。

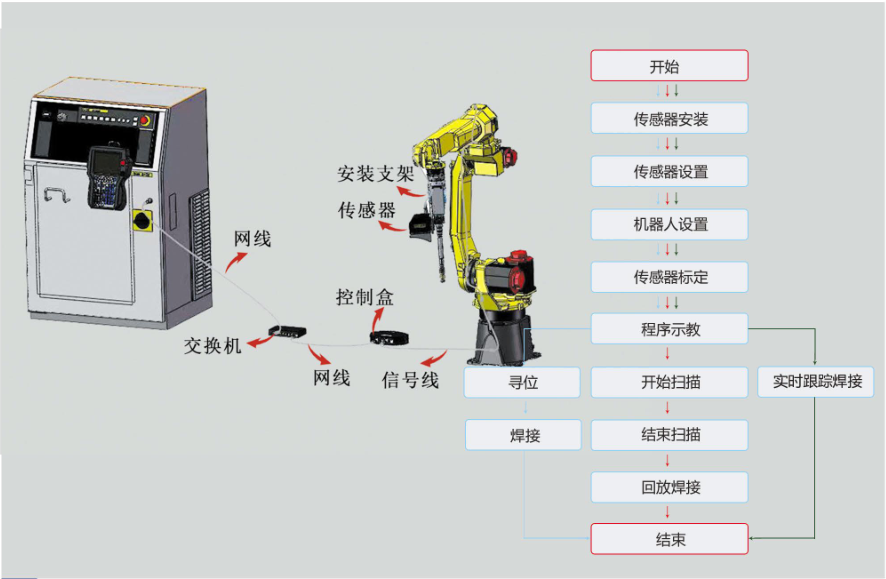

工作流程
根據不同鋼結構焊接工況，創想智控提供多種焊縫糾偏方式：
? 短焊縫采用多點尋位方式，快速獲取焊縫位置，解決裝配偏差問題。
? 長直焊縫采用實時跟蹤功能，實現邊掃描邊焊接，有效補償焊接過程中的熱變形。
? 特殊工況支持先掃描后回放焊接，提高復雜結構件焊接適應能力。

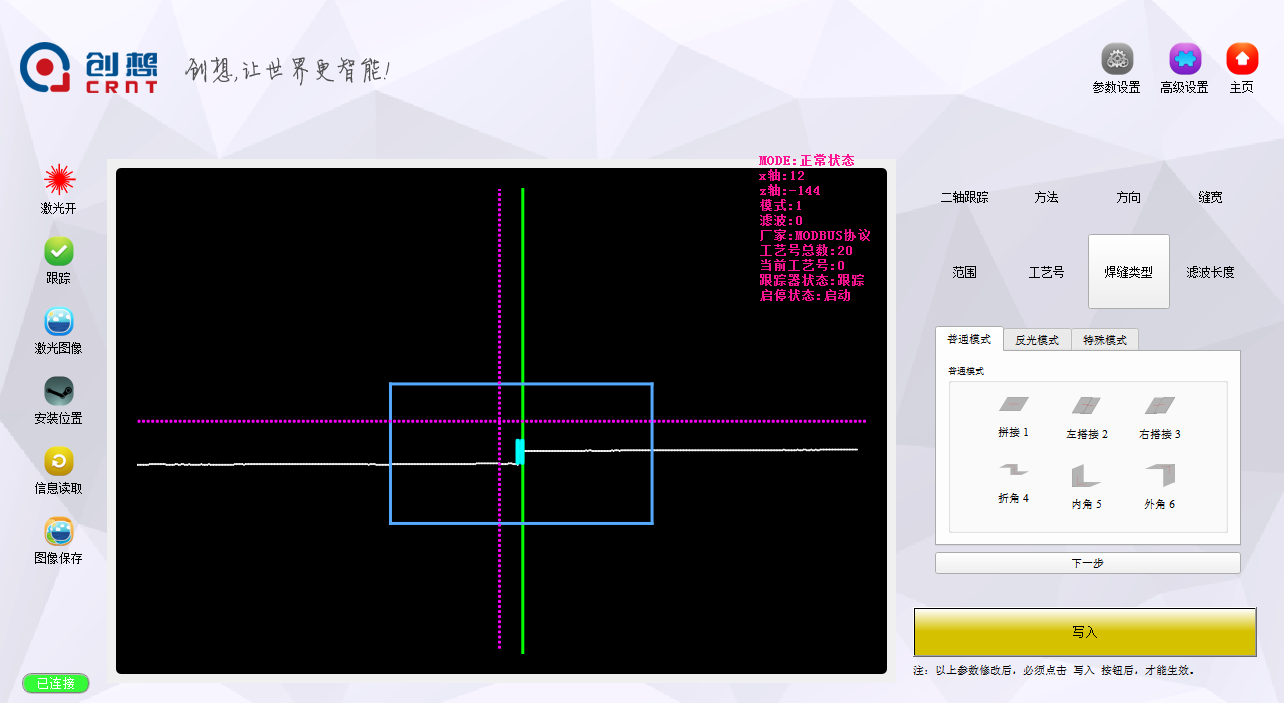

軟件界面
