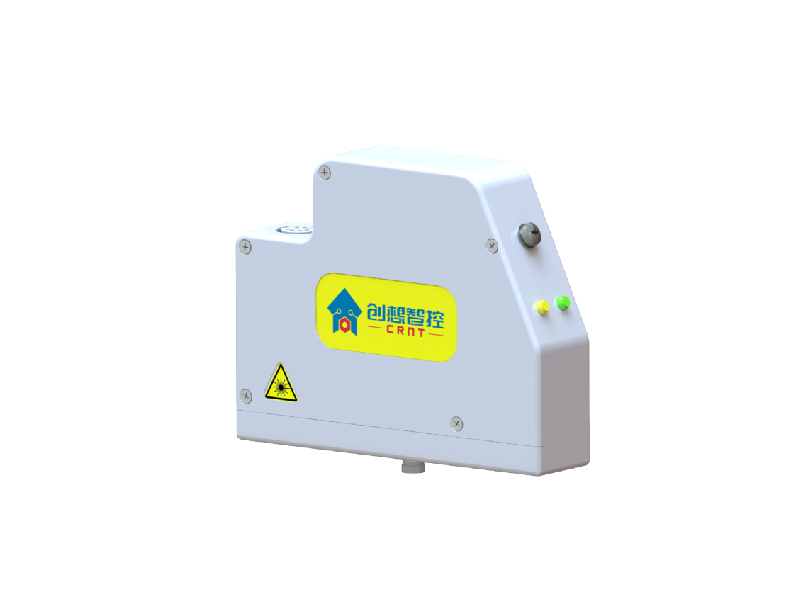

激光焊縫跟蹤器 CXZK-TY1D-500
產品簡介
CXZK-TY1D-500激光焊縫跟蹤器是一款集高精度激光檢測、智能實時跟蹤與自適應糾偏于一體的焊縫檢測設備。
針對傳統焊接過程中因工件夾裝偏差、組對誤差以及焊接熱形變等因素導致的焊縫偏移問題，本產品通過實時檢測焊縫位置并動態調整焊槍軌跡，實現精準焊接，提高生產效率和產品質量。
產品由激光器、光學傳感器和中央處理器組成，采用光學傳播與成像原理，獲取激光掃描區域內各點位置信息，并通過智能算法完成多種焊縫的在線實時檢測。
解決問題
? 一鍵解決焊接過程中的檢測范圍、檢測能力及焊縫偏差問題。
? 實現焊縫偏差實時糾正，智能跟蹤焊縫位置，精準引導焊槍自動焊接。
? 有效解決焊縫偏移造成的焊接缺陷，確保焊縫成型穩定美觀。
? 相比普通視覺檢測方案，干涉區域更小，可適用于更多復雜焊接場景。
? 解決工件夾裝偏差、組對偏差以及焊接過程中的熱形變問題。
? 支持激光線亮度及長度調節，有效解決焊縫反光和工件干擾，提高檢測穩定性。
適用范圍
? 適用于直縫、環縫、焊接小車、龍門架、十字架焊接設備等多種自動化焊接應用。
? 支持與ABB、FANUC等40余種機器人品牌進行網口通訊，實現機器人焊接自動糾偏。
? 支持標準MODBUS TCP協議，可與PLC進行網口通訊，實現自動化控制。
? 支持鋁、銅、不銹鋼等高反光材料檢測，通過激光線調節技術提升檢測可靠性。
核心特點
? 高自由度激光線配置：支持激光線亮度和長度調節，有效解決反光工件及復雜工況下的檢測干擾。
? 低功耗設計：降低設備發熱量，提高系統長期運行穩定性，同時增強人眼安全性。
? 激光線質量優化：優化激光成像效果，提高焊縫識別穩定性。
? 抗干擾能力強：有效過濾環境光影響，保證圖像識別穩定可靠。
? 智能實時跟蹤：自動補償焊縫偏差，引導焊槍完成高質量焊接。

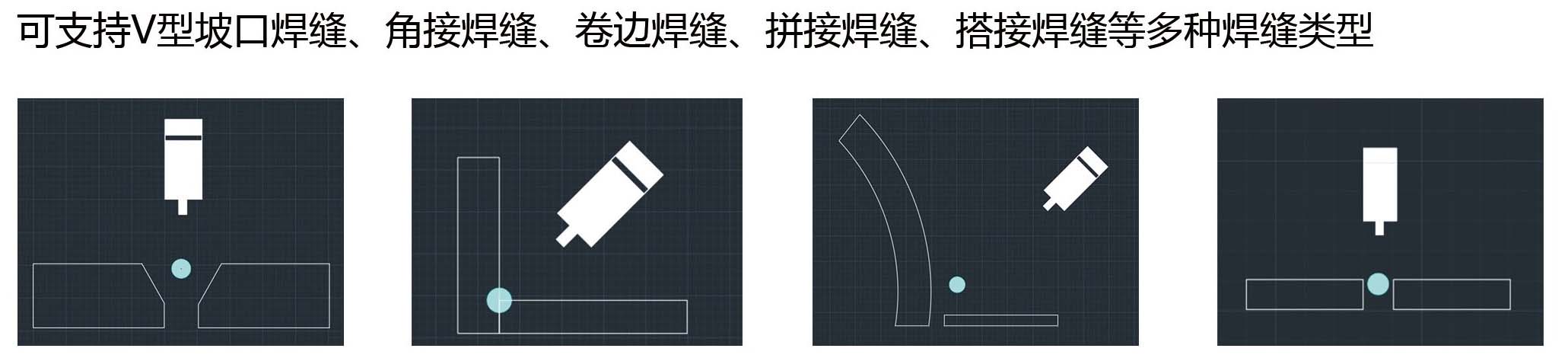

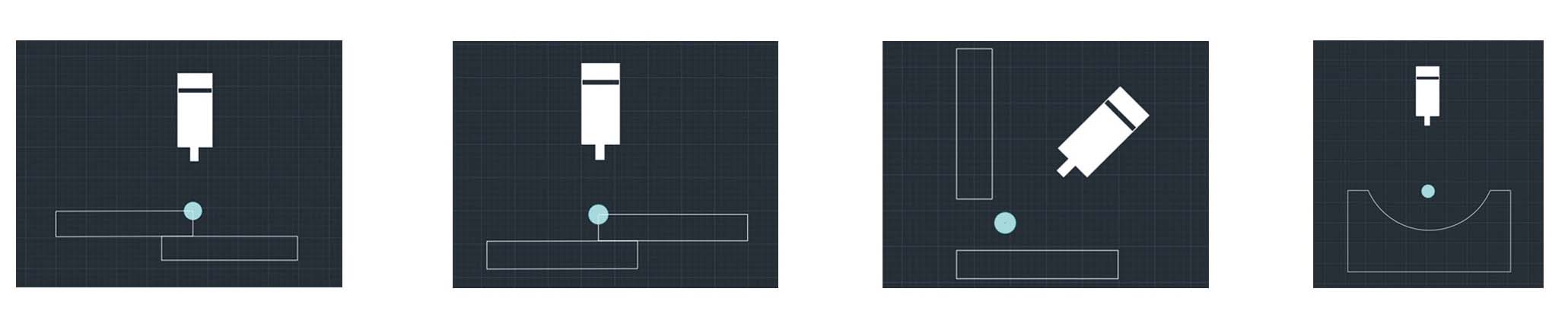

可支持焊縫類型
V型坡口焊縫、角接焊縫、卷邊焊縫、拼接焊縫、搭接焊縫等多種焊縫類型。
產品參數
激光安全等級Class II（符合 IEC60825-1、FDA (CDRH) Part 1040.10*1）| 名稱型號 | CXZK-TY1D-500 |
| 視場近端（Z1） | 170 mm |
| 推薦安裝距離 | 500 mm |
| 視場遠端（Z2） | 1000 mm |
| A－近平面視場 | 90 mm |
| 中心視場（水平） | 220 mm |
| B－遠平面視場 | 440 mm |
| 近端深度分辨率 | 0.1604 mm |
| 中心深度分辨率 | 1.0463 mm |
| 遠端深度分辨率 | 3.9989 mm |
| 近端寬度分辨率 | 0.0937 mm |
| 中心寬度分辨率 | 0.2291 mm |
| 遠端寬度分辨率 | 0.4583 mm |
| 通信接口 | 以太網接口 |
| 支持多段參數 | 103 |
| 輸出采樣率 | 33 Hz |
| 工作溫度 | -10 ~ +65 ℃ |
| 功率 | 4 W |
| 支持協議 | Modbus TCP、創想智控協議等 |
| 尺寸 | 98 × 118 × 28 mm |
| 重量 | 約375 g |
| 防護等級 | IP65 |
| 激光安全等級 | Class II（符合 IEC60825-1、FDA (CDRH) Part 1040.10*1） |
*以上參數是在理想測試條件下能夠達到的結果，實際應用效果會受到工況環境影響。
