激光焊縫跟蹤器
激光焊縫跟蹤器采用智能實時焊縫跟蹤技術，通過非接觸式激光檢測方式，實時獲取焊縫位置及形態變化，并根據檢測結果自動調整焊槍運動軌跡，有效補償工件裝配誤差、加工偏差以及焊接熱變形，提高焊接自動化水平，保證焊縫質量穩定一致。
構成及原理
激光焊縫跟蹤器由激光器、光學傳感器和中央處理器組成，采用激光三角測量與光學成像原理，獲取激光掃描區域內各點空間位置信息，通過自主研發的圖像算法和數據處理程序，實現對焊縫位置、坡口形態以及焊接狀態的在線實時檢測。
解決問題
√ 實時檢測焊縫位置變化，自動糾正焊縫偏差，實現智能實時跟蹤，引導焊槍精準焊接；
√ 有效解決工件組對誤差、裝夾偏差以及焊接熱變形導致的焊偏問題；
√ 減少人工示教調整，提高焊接生產效率，保證焊縫成型美觀、穩定；
√ 適用于復雜結構工件焊接，提高自動化焊接設備的適應能力。
適用范圍
√ 支持標準網口通訊協議，可與PLC、文本屏、工控機等設備連接，實現自動化控制；
√ 適用于直縫焊機、環縫焊機、焊接小車、龍門架、十字架焊接設備等各類自動化焊接專機；
√ 支持與安川、庫卡、發那科、ABB、川崎、松下、新松、埃夫特、錢江、啟帆、廣數等多種品牌機器人通訊；
√ 可應用于碳鋼、不銹鋼、鋁合金等多種材料焊接場景。

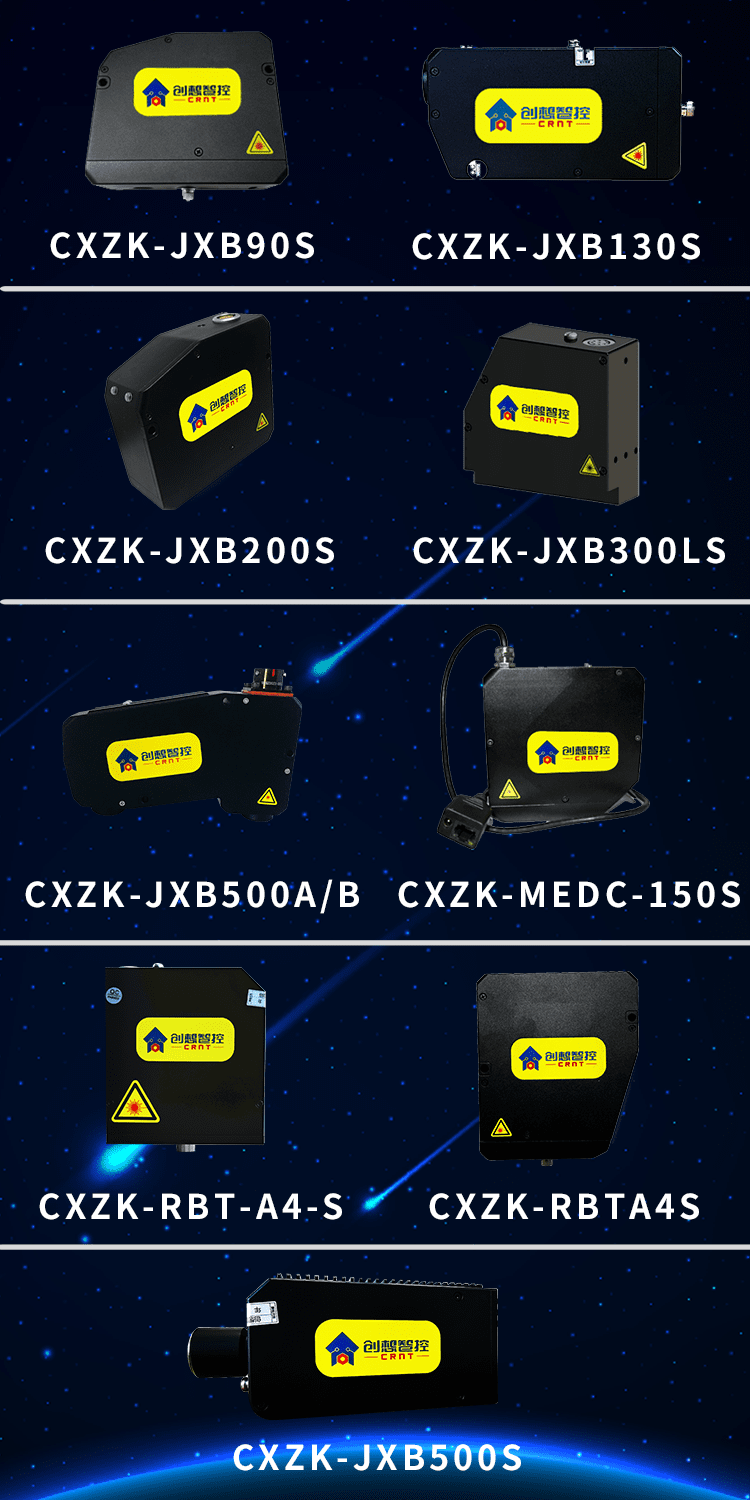

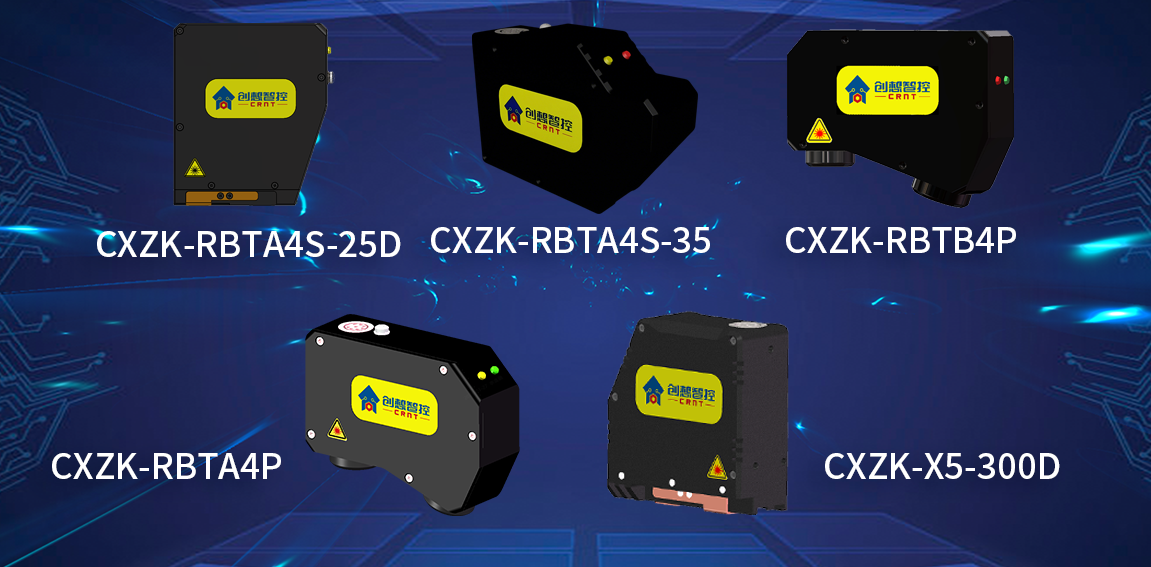

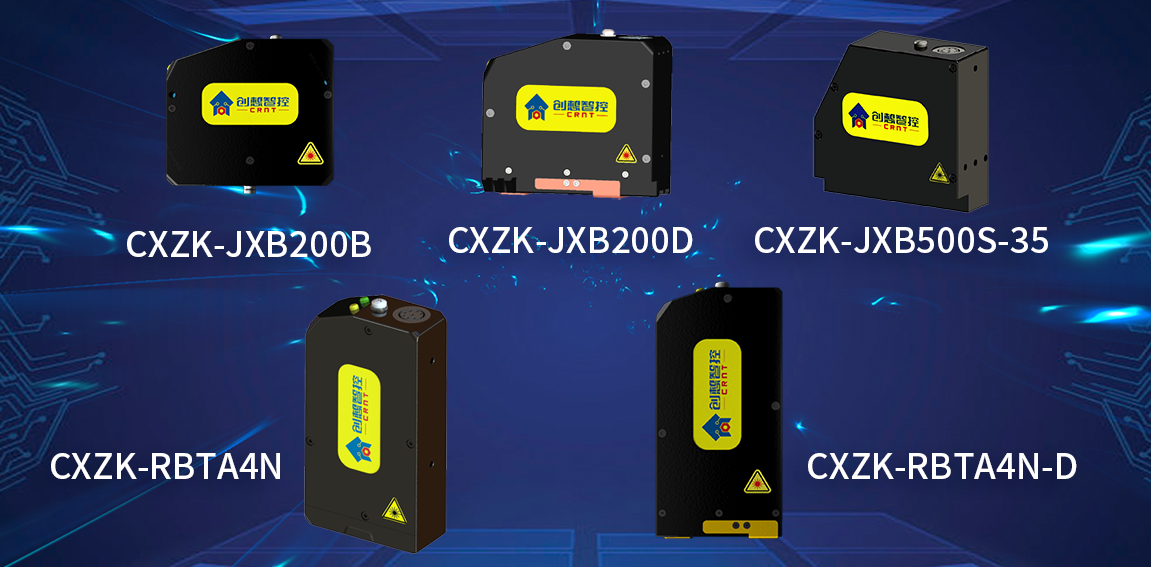

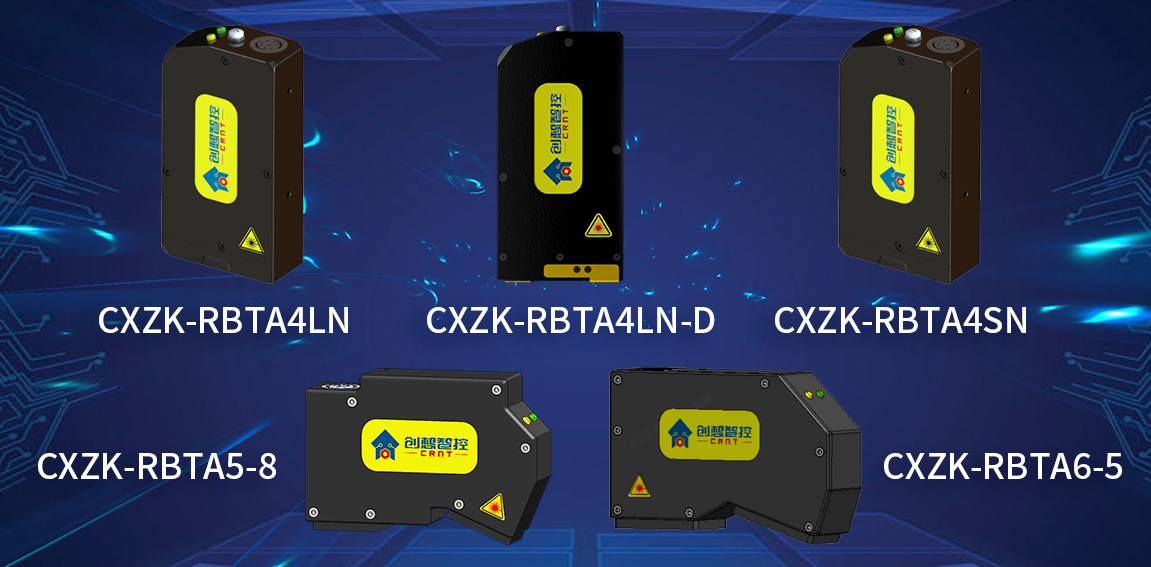

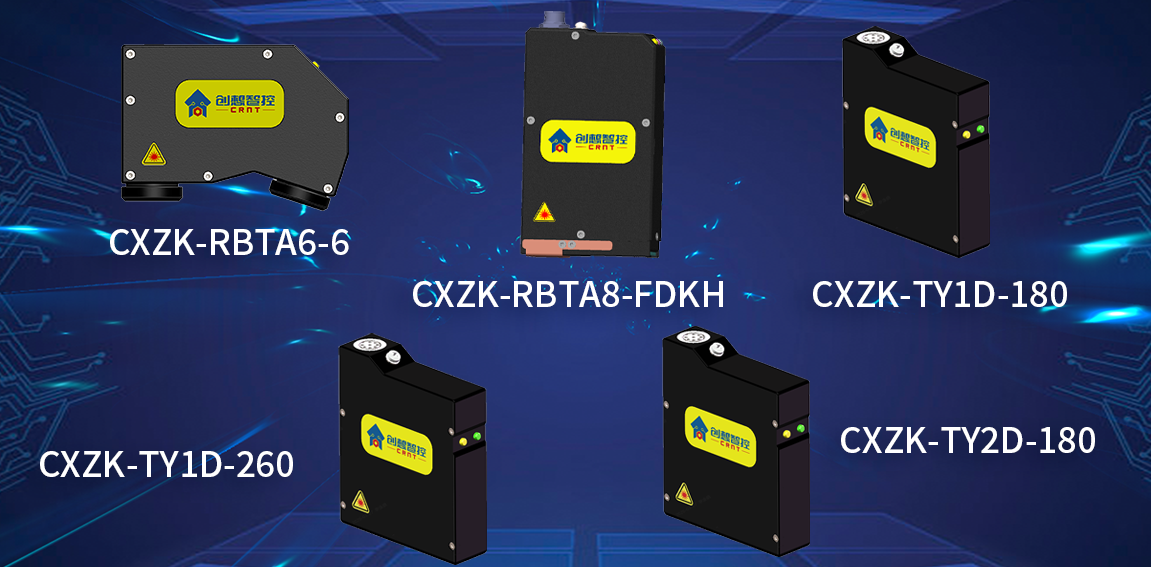

型號產品圖

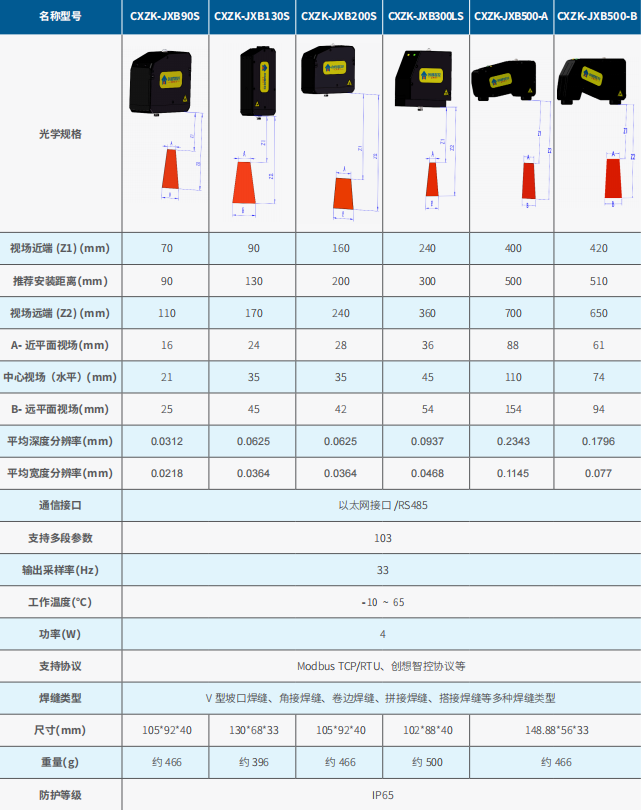

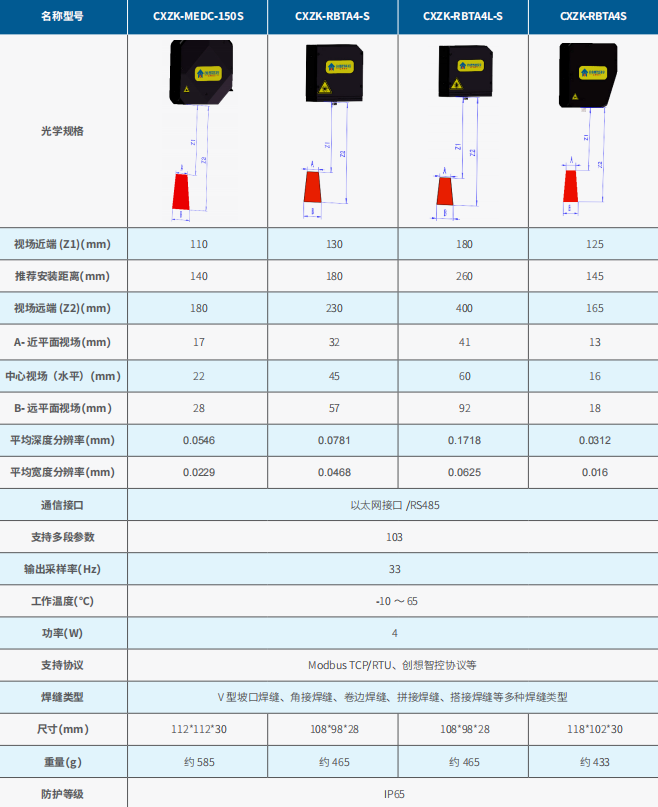

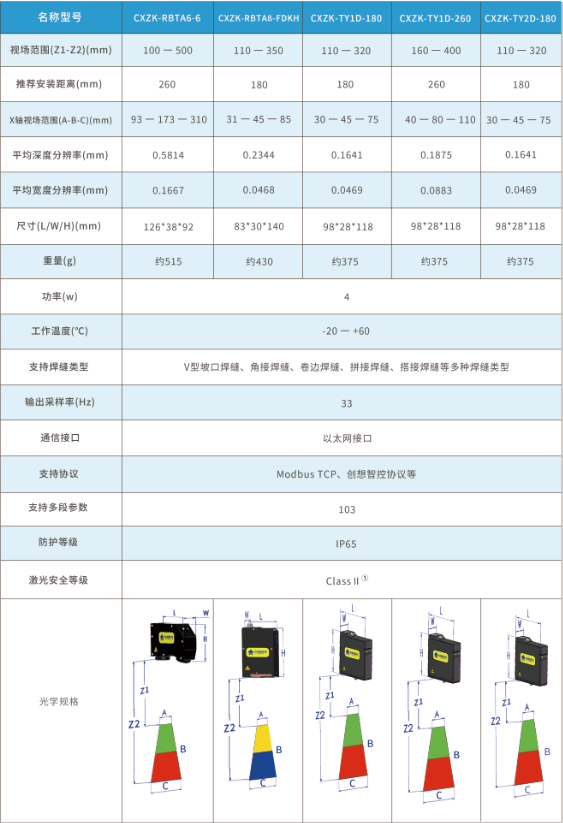

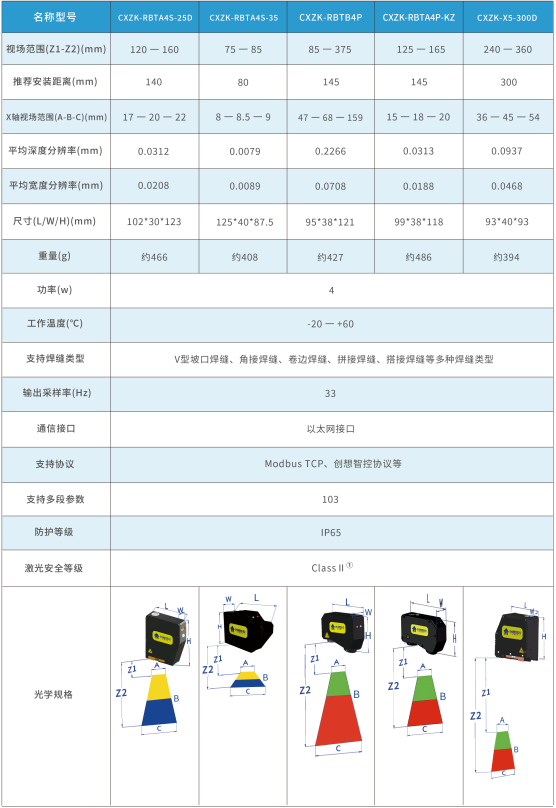

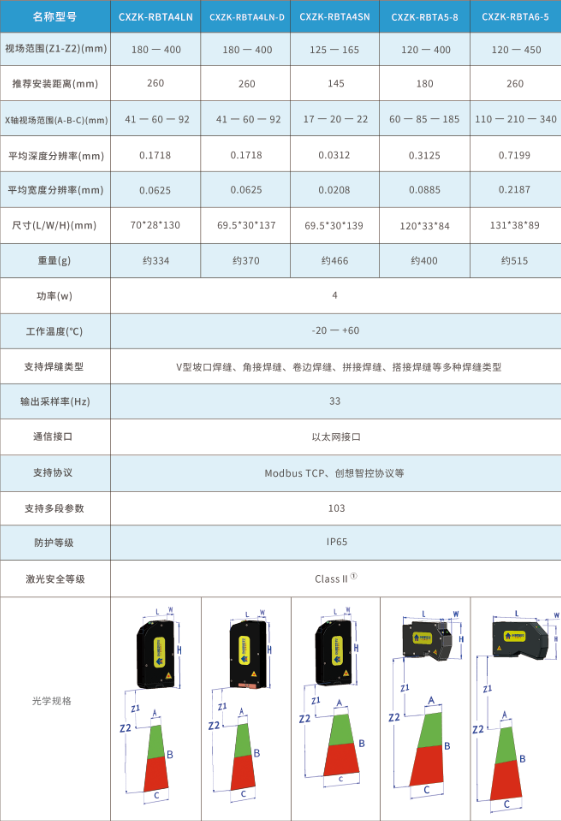

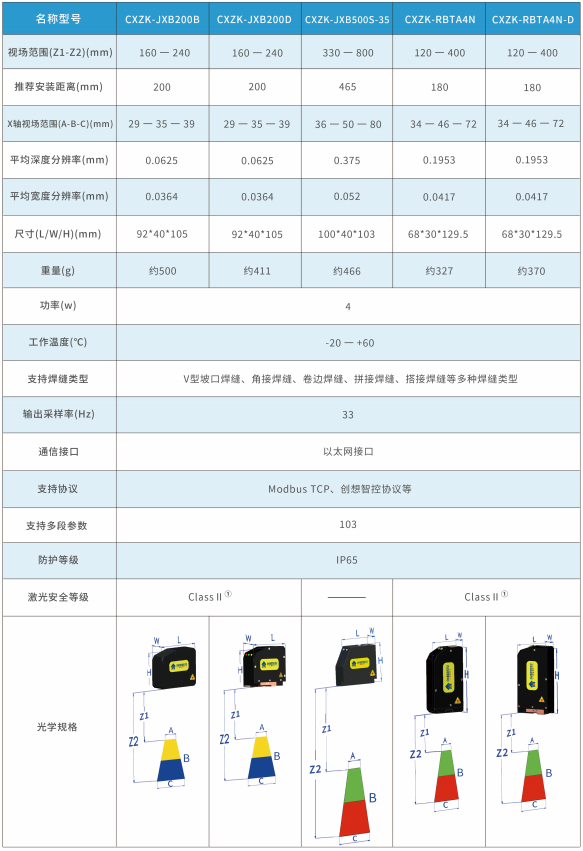

產品參數
產品優勢
√ 無需工控機
· 內置FPGA底層算法處理，數據計算速度快，實時性高；
· 一體化結構設計，體積小巧，功耗低，適用于多種安裝環境。
√ 實時性強
· 高效圖像處理算法，提高焊縫檢測速度；
· 專用跟蹤及標定算法，保證焊縫跟蹤穩定可靠。
√ 精準高效
· 可精準識別多種焊縫類型，輸出焊縫空間位置數據；
· 針對復雜工件，可減少機器人示教工作量。
√ 多樣化應用
· 豐富產品型號，滿足不同焊接場景需求；
· 支持多種焊縫類型檢測；
· 支持不同材料及焊接工藝應用；
· 支持多品牌機器人通信協議。

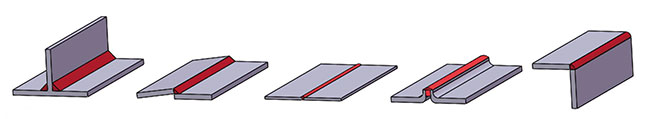

可支持焊接類型
內角焊縫、搭接焊縫、拼接焊縫、外凸焊縫、外角焊縫等多種常見焊縫類型。
