焊縫尋位系統
焊縫尋位系統是創想智控基于激光測量技術和機器人智能控制技術開發的一種自動化焊接定位解決方案。系統采用aTiny激光位移傳感器作為核心檢測元件，通過對工件焊接區域進行多點測量，快速獲取焊縫空間位置，引導機器人自動調整焊接軌跡，實現精準定位焊接。
相比傳統焊縫跟蹤方式，該系統具有體積小、安裝靈活、運動干涉小等特點，特別適用于短焊縫、焊接變形較小以及空間受限的自動化焊接場景。

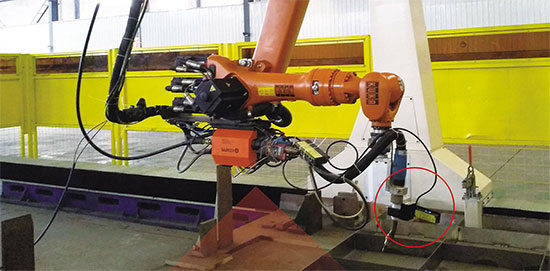

系統可固定安裝于機器人末端，通過兩點、三點或多點尋位方式快速識別直線焊縫、曲線焊縫等不同結構位置，并將檢測結果發送至機器人控制系統，實現工件偏差自動補償，提高焊接一致性和生產效率。
工作原理
焊縫尋位系統通過安裝于機器人上的aTiny激光位移傳感器，對工件關鍵位置進行掃描檢測，獲取焊縫區域的距離變化和空間坐標信息。
機器人根據傳感器采集的數據進行計算分析，自動確定焊縫實際位置，并調整焊槍運行軌跡，實現焊接路徑自動修正。
該系統無需復雜視覺設備，可快速完成焊縫定位，適用于對定位精度要求較高但焊接路徑相對固定的自動化應用。
產品特點
1、小型化設計，減少安裝干涉；
核心部件采用aTiny激光位移傳感器，結構緊湊，可安裝于機器人末端狹小空間，滿足復雜工況下的焊接需求。
2、多點精準尋位，提高定位可靠性；
支持直線、曲線焊縫的兩點、三點及多點檢測，可快速獲取焊縫實際位置。
3、適配多種焊接場景；
適用于鋼結構件、小型零部件、車廂板、新能源電池箱體等工件的自動化焊接。
4、提高機器人焊接柔性；
可補償工件制造誤差、裝夾偏差造成的位置變化，提高焊接質量和生產穩定性。
解決問題
· 解決機器人焊接前人工找正焊縫效率低的問題；
· 解決工件加工誤差、裝夾偏差導致焊接位置偏移的問題；
· 解決狹小空間內傳統視覺設備安裝困難的問題；
· 提升自動化焊接過程中的定位精度和生產效率。
適用范圍
焊縫尋位系統適用于多種機器人自動化焊接應用，包括：
· 鋼結構件焊接；
· 新能源電池箱體焊接；
· 車廂板焊接；
· 小型零部件精密焊接；
· 擺動焊接及復雜工件定位焊接。

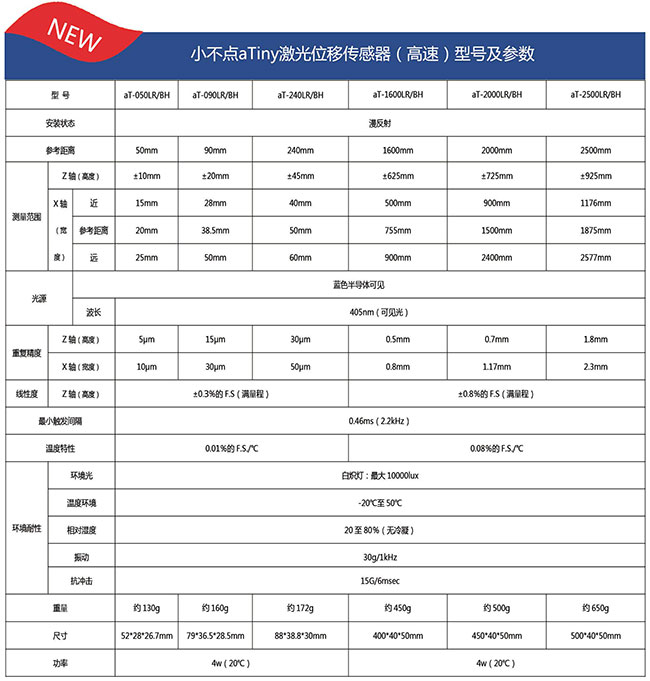

產品參數
* 產品會有升級更新，最新參數請參考最新版規格書
| 參數名稱 | CXZK-aT-50LR/B | CXZK-aT-100LR/B | CXZK-aT-S1LR | CXZK-aT-S3LR |
|---|---|---|---|---|
| 安裝狀態 | 漫反射 | |||
| 參考距離 | 50 | 100 | 220 | 390 |
| Z軸測量范圍（高度）（mm） | ±15 | ±20 | ±40 | ±70 |
| X軸測量范圍（寬度）（mm） | 20—33 | 50-68 | 65-75 | 105-150 |
| X軸推薦測量距離 | 25 | 60 | 75 | 125 |
| 光源 | 藍色半導體可見 / 紅色半導體可見 | |||
| 重復精度（Z軸）（高度）（μm） | 10um | 30um | 50um | 80um |
| 重復精度（X軸）（寬度）（μm） | 10um | 30um | 100um | 190um |
| 線性度（Z軸）（高度） | ±0.3%的F.S（滿量程） | |||
| 最小觸發間隔 | 17ms正常模式 / 2ms高速模式 | |||
| 溫度特性 | 0.01%的F.S./℃ | |||
| 環境光 | 白熾燈：最大10000lux | |||
| 溫度（℃） | -20 ~ +60 | |||
| 振動 | 30g / 1kHz | |||
| 抗沖擊 | 15G / 6msec | |||
| 相對濕度 | 20至80%（無冷凝） | |||
| 尺寸（L/W/H）（mm） | 52 × 28 × 26.7 | 77 × 29 × 28 | 85 × 28 × 28 | 92 × 42 × 33 |
| 重量 | 約140 | 約160 | 約172 | 約195 |
| 工作電壓（POE）（V） | 12-24 | |||
| 功率（W） | 2（20℃） | |||
| * 以上參數是在實驗室情況下測量達到的結果 | ||||
