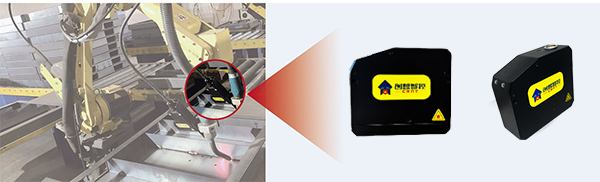

系統簡介
機器人焊縫跟蹤C(jī)系統是創想智控面向高精度機器人焊接應用推出的高端焊縫跟蹤系統。系統由機器人焊縫跟蹤器CXZK-JXB200B、機器人控制盒、機器人專用轉接件等組成，采用數字化和集成一體化結構設計。
系統通過激光視覺傳感技術在線實時檢測并跟蹤多種焊縫，實現機器人與控制系統之間的實時通訊，支持機器人焊縫跟蹤、焊縫尋位等功能，實現焊接過程自動化與智能化。
創想智控機器人焊縫跟蹤C(jī)系統屬于高端產品，具有檢測精度高、安裝距離遠等特點，可適應復雜工業焊接環境，為機器人自動化焊接提供穩定、精準的焊縫檢測與跟蹤能力。
機器人兼容性
系統支持適配國內外40多種主流機器人品牌，滿足不同機器人焊接自動化應用需求。包括但不限于以下品牌：
國產機器人品牌：
? 新松 ? 埃夫特 ? 埃斯頓 ? 廣數等
國外機器人品牌：
? 安川 Yaskawa ? 庫卡 KUKA ? 發那科 FANUC ? ABB等
支持焊接工藝
? MAG焊
? 埋弧焊
? 氬弧焊
? 二保焊
? 鋁焊
? 攪拌摩擦焊
? 激光焊
系統優勢
? 非接觸、無磨損：采用激光視覺非接觸式檢測方式，減少機械接觸和磨損。
? 降低熱負荷：實時檢測焊縫位置變化，動態調整焊槍運行軌跡。
? 提高生產效率：減少人工干預和重復示教，提高機器人自動化焊接效率。
? 提升焊接質量：使焊槍保持理想焊接位置，確保焊縫成型美觀、牢固。
? 誤差補償：有效補償生產、設備及操作過程中的位置誤差。
? 穩定焊接：實現一致、穩定且可重復的焊接效果。
? 減少編程工作：針對復雜焊件，可減少機器人重復示教和編程工作。
功能特點
? 焊縫寬度自適應：根據實際焊縫特征自動適應焊縫寬度變化，提高檢測穩定性。
? 焊縫實時跟蹤：在線檢測焊縫位置變化，并實時調整焊槍運動軌跡。
? 焊接軌跡實時自動預測：根據焊縫變化趨勢預測焊接軌跡，提高跟蹤響應能力。
? 抗弧光與熔滴飛濺：增強復雜焊接環境下的檢測穩定性。
? 抗高頻干擾：有效應對氬弧焊、等離子焊等設備產生的高頻脈沖干擾。
? 機器人協同跟蹤：實現焊縫跟蹤系統與機器人協同工作，動態修正焊接軌跡。
產品參數
| 產品名稱型號 | CXZK-JXB200B |
| 視場范圍（Z1–Z2） | 160 – 240 mm |
| 推薦安裝距離 | 200 mm |
| X軸視場范圍（A–C） | 29 – 39 mm |
| 中心安裝距離視場 | 35 mm |
| 平均深度分辨率 | 0.0625 mm |
| 平均寬度分辨率 | 0.0364 mm |
| 尺寸（L/W/H） | 92 × 40 × 105 mm |
| 重量 | 約 500 g |
| 功率 | 4 W |
| 工作溫度 | -20 ~ +60 ℃ |
| 支持焊縫類型 | V型坡口、角接、卷邊、拼接、搭接等多種焊縫類型 |
| 輸出采樣率 | 33 Hz |
| 通信接口 | 以太網接口 |
| 支持協議 | Modbus TCP、創想智控協議等 |
| 支持多段參數 | 103 |
| 防護等級 | IP65 |
| 激光安全等級 | Class II（符合 IEC60825-1、FDA (CDRH) Part 1040.10*1） |
