產品簡介
北京創想智控科技有限公司自主研發的激光位移傳感器，內部集成高速信號處理器和智能算法軟件，是一款高集成度、小型化智能激光位移測量設備。通過點線切換功能，可實現線式激光位移傳感器與點式激光位移傳感器之間自由切換，滿足不同檢測場景需求。
產品品牌為小不點aTINY，全系列產品支持50-390mm檢測距離（Z軸范圍）。其中紅光系列最高可實現0.01mm檢測精度，藍紫光系列最高可實現0.005mm檢測精度，可滿足高精度工業測量需求。
傳感器采用激光三角測量原理，通過柱面物鏡將激光光束擴展為線狀，照射至被測物體表面后產生漫反射，反射光經過CMOS傳感器成像，通過分析激光位置及形狀變化，實現對物體位移、輪廓及尺寸信息的精準測量。
可廣泛應用于2D/3D測量場景，實現高度、高度差、寬度、位置、形狀、截面、翹曲、平面度、角度、半徑、厚度等參數檢測。
74種測量模式，實現多樣化檢測

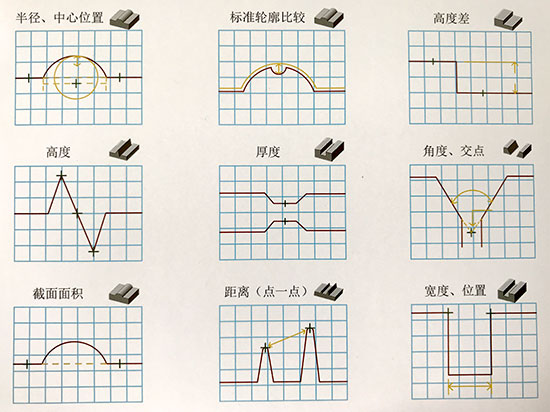

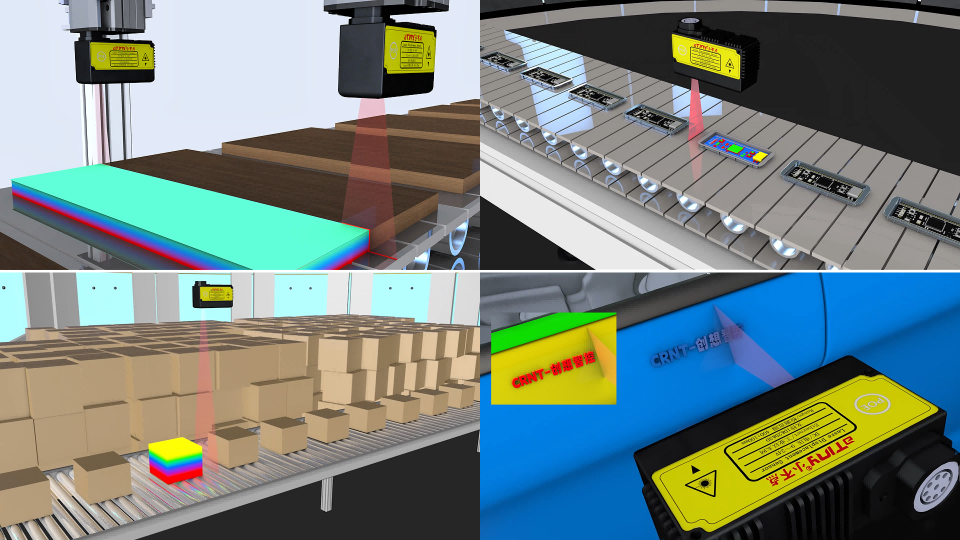

2D測量：可檢測高度、高度差、寬度、位置、形狀、截面、翹曲、平面度、角度、半徑、外殼厚度等參數。
目前已廣泛應用于高校及科研機構、汽車制造、機械加工、航空制造、冶金材料等行業的精密測量與質量檢測。

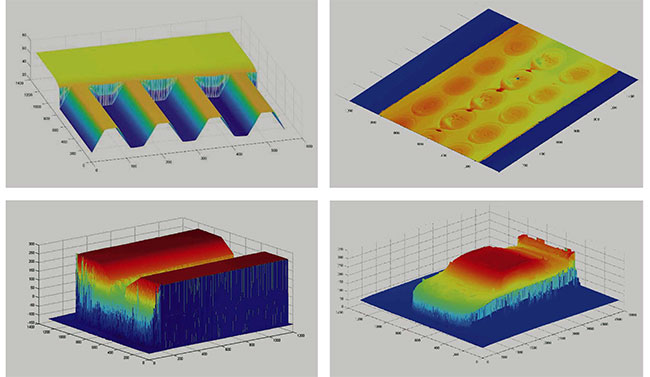

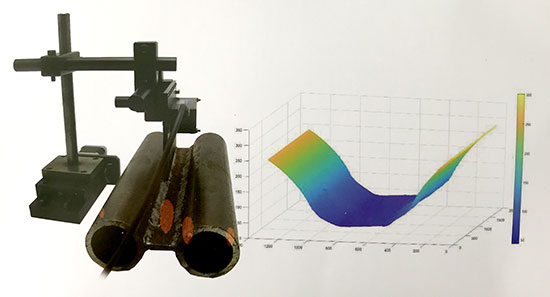

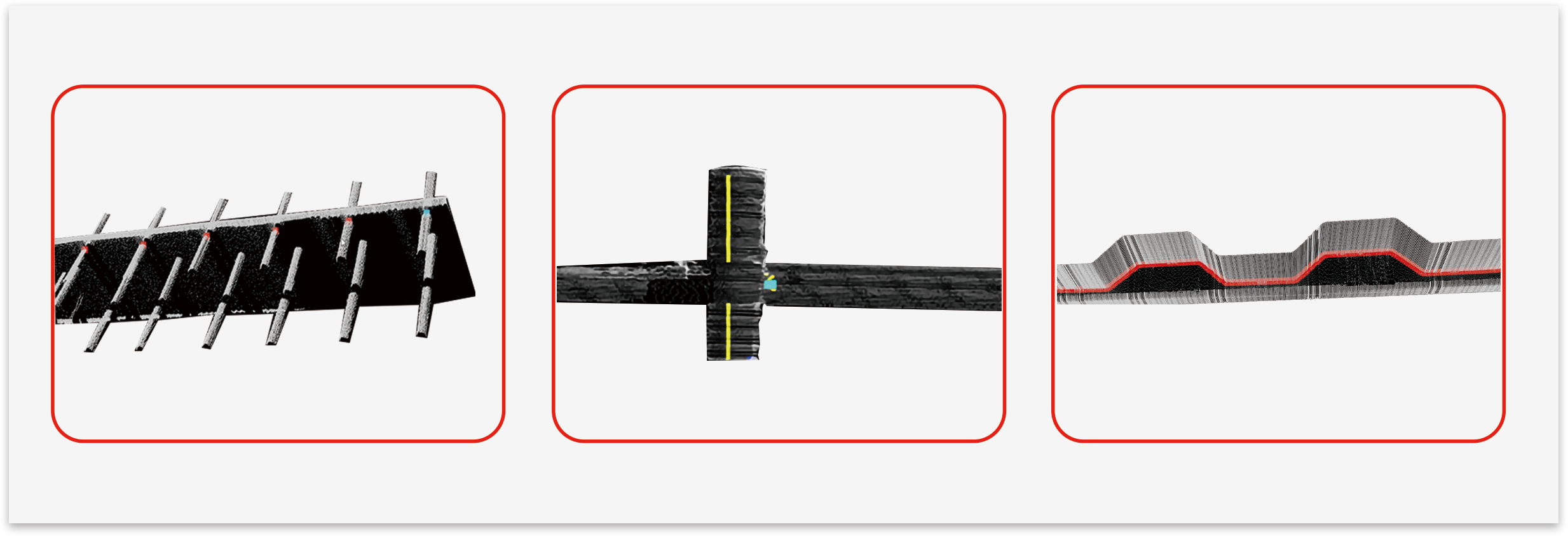

3D測量：可用于焊錫橋檢測、體積檢測、激光拼焊板焊接形狀檢測、木材直徑測量等三維檢測應用。
解決問題
√ 解決傳統接觸式測量方式無法滿足高速、非接觸檢測的問題；
√ 實現工件輪廓、角度、間距等尺寸參數測量；
√ 支持缺陷檢測、平面度檢測、物體定位；
√ 支持輪廓跟蹤、3D掃描及尺寸檢測；
√ 可應用于機器人視覺引導及自動化檢測。

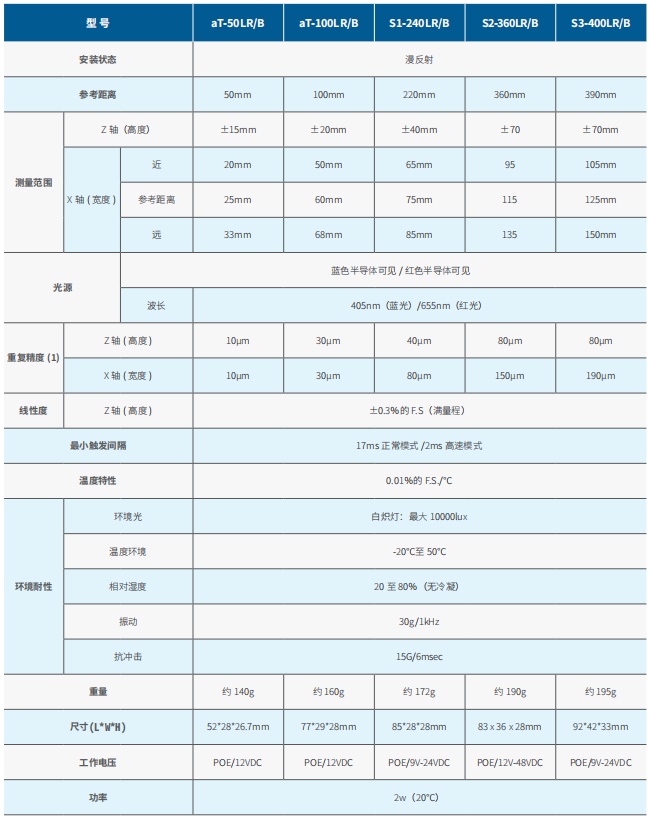

產品參數
* 產品會有升級更新，最新參數請參考最新版規格書
| 參數名稱 | CXZK-aT-50LR/B | CXZK-aT-100LR/B | CXZK-aT-S1LR | CXZK-aT-S3LR |
|---|---|---|---|---|
| 安裝狀態 | 漫反射 | |||
| 參考距離 | 50 | 100 | 220 | 390 |
| Z軸測量范圍（高度）（mm） | ±15 | ±20 | ±40 | ±70 |
| X軸測量范圍（寬度）（mm） | 20—33 | 50-68 | 65-75 | 105-150 |
| X軸推薦測量距離 | 25 | 60 | 75 | 125 |
| 光源 | 藍色半導體可見 / 紅色半導體可見 | |||
| 重復精度（Z軸）（高度）（μm） | 10um | 30um | 50um | 80um |
| 重復精度（X軸）（寬度）（μm） | 10um | 30um | 100um | 190um |
| 線性度（Z軸）（高度） | ±0.3%的F.S（滿量程） | |||
| 最小觸發間隔 | 17ms正常模式 / 2ms高速模式 | |||
| 溫度特性 | 0.01%的F.S./℃ | |||
| 環境光 | 白熾燈：最大10000lux | |||
| 溫度（℃） | -20 ~ +60 | |||
| 振動 | 30g / 1kHz | |||
| 抗沖擊 | 15G / 6msec | |||
| 相對濕度 | 20至80%（無冷凝） | |||
| 尺寸（L/W/H）（mm） | 52 × 28 × 26.7 | 77 × 29 × 28 | 85 × 28 × 28 | 92 × 42 × 33 |
| 重量 | 約140 | 約160 | 約172 | 約195 |
| 工作電壓（POE）（V） | 12-24 | |||
| 功率（W） | 2（20℃） | |||
| * 以上參數是在實驗室情況下測量達到的結果 | ||||
產品優勢
1、高穩定性
出廠前經過高低溫環境下長時間連續測試，保證產品長期運行穩定性及檢測可靠性。
2、操作簡單便捷
支持多種傳感器型號、測量模式及視覺系統連接，具備74種測量模式，可通過自動化設置快速完成檢測配置。
3、高性價比
兼具高精度、高可靠性及低成本優勢，滿足工業自動化檢測需求。
4、多材質兼容
支持焊接件、金屬、樹脂、黑色橡膠、半透明材料等多種材質檢測。
5、支持3D成像
可生成高穩定、高精度三維輪廓圖像，實現復雜工件檢測。
6、高反光抑制能力
支持高反光材料檢測，可有效過濾多重反射影響，實現不銹鋼、鋁型材等材料穩定測量。
產品特點
1、工業網絡連接
支持工業以太網通信，一個網段內最多支持255臺設備連接，可通過交換機實現遠距離通信。
2、小體積設計，安裝方便
結構緊湊，可方便安裝于機器人及空間受限設備中，支持專用支架或螺絲固定安裝。
3、點線模式自由切換
線式傳感器可通過點線切換功能作為點式激光位移傳感器使用，提高設備適應性。
4、高對比度顯示
采用高亮顯示屏，可實時顯示IP地址、網絡狀態、激光狀態及測量數據，方便設備調試。
5、溫度智能監控
內置溫度監測模塊，高溫狀態自動報警并進行保護。
6、電源反接保護
具備電源保護功能，有效避免接線錯誤造成設備損壞。
7、抗高反光檢測
支持高反光材料穩定檢測，可應用于不銹鋼、鋁型材等復雜表面測量。
8、多種檢測距離選擇
支持50±15mm、100±20mm、220±40mm等多種檢測距離。
9、寬電壓供電
支持9V-48V寬范圍電壓輸入，滿足不同工業現場供電需求。
10、支持POE供電
支持POE供電方式，簡化設備布線，實現更加便捷的工業網絡連接。
