系統簡介
直縫管在焊接過程中，由于下料誤差、板材竄動以及裝配偏差等因素影響，焊縫位置會不斷發生變化，傳統焊接方式需要操作人員持續觀察并手動調整焊槍位置，勞動強度高且焊接一致性難以保證。

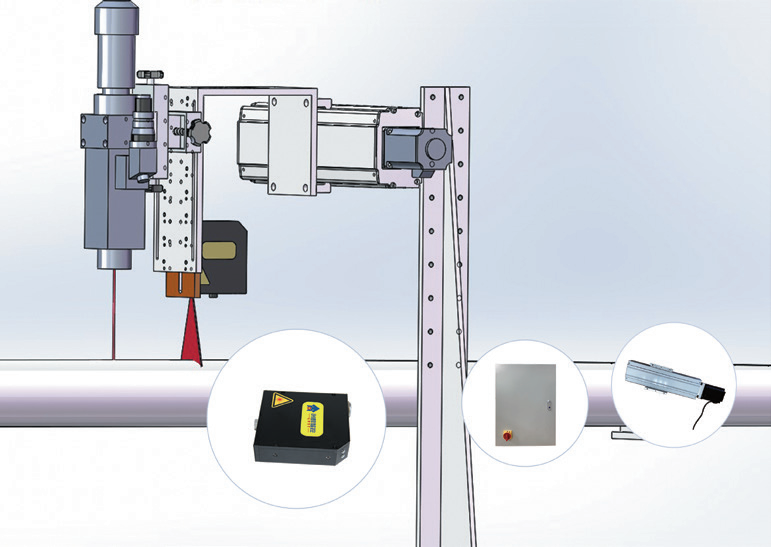

創想直縫管焊縫跟蹤系統采用智能視覺檢測技術，可實時檢測焊縫位置偏差，并自動調整焊槍運動軌跡，實現焊縫自動跟蹤與精準焊接，減少人工干預，提高焊接質量和生產效率，實現直縫管焊接自動化升級。
系統特點
? 安裝方便，快速集成現有焊接設備；
? 操作簡單，降低設備使用難度；
? 跟蹤精度高，實現焊縫實時糾偏；
? 穩定性強，滿足連續焊接生產需求；
? 數字量輸出，方便與自動化設備連接；
? 抗工件反光，提高復雜材料檢測能力；
? 焊縫識別精度高，提高焊接一致性；
? 支持焊縫圖像監控，方便調試和維護；
? 抗干擾能力強，適應工業焊接環境。
系統構成

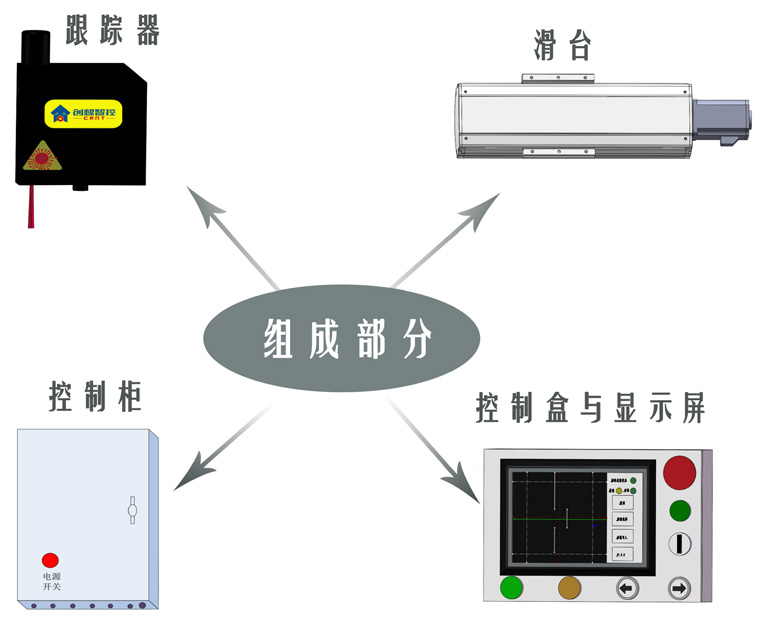

創想直縫管焊縫跟蹤系統主要由焊縫跟蹤器、PLC電氣控制柜、直縫管操作盒以及精密滑臺組成。

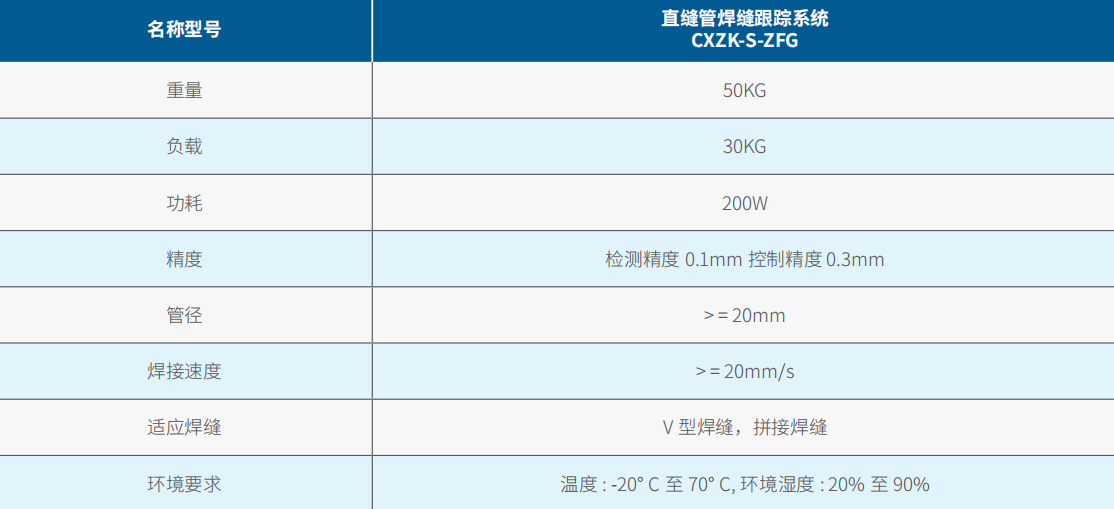

系統參數
| 名稱型號 | 直縫管焊縫跟蹤系統 CXZK-S-ZFG |
| 重量 | 50 KG |
| 負載 | 30 KG |
| 功耗 | 200 W |
| 精度 | 檢測精度 0.1 mm，控制精度 0.3 mm |
| 管徑 | ≥ 20 mm |
| 焊接速度 | ≥ 20 mm/s |
| 適應焊縫 | V型焊縫，拼接焊縫 |
| 環境要求 | 溫度：-20 ℃ 至 70 ℃，環境濕度：20% 至 90% |
解決問題
· 實時檢測直縫管焊接過程中焊縫位置變化，并自動調整焊槍位置；
· 一人可操控多臺設備，提高生產效率，降低人工成本；
· 無需操作人員持續觀察焊縫，實現自動化焊接生產。

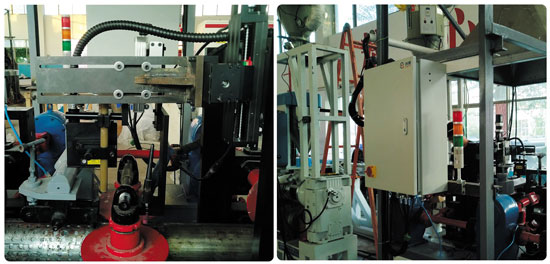

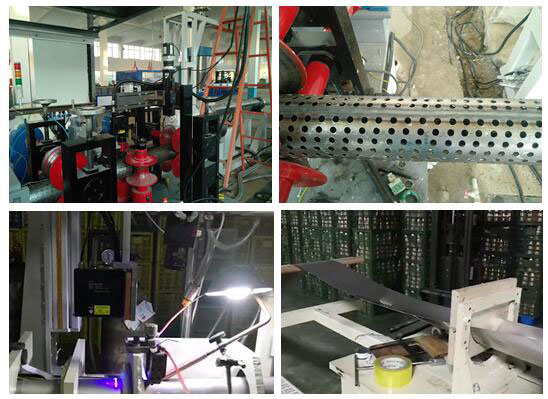

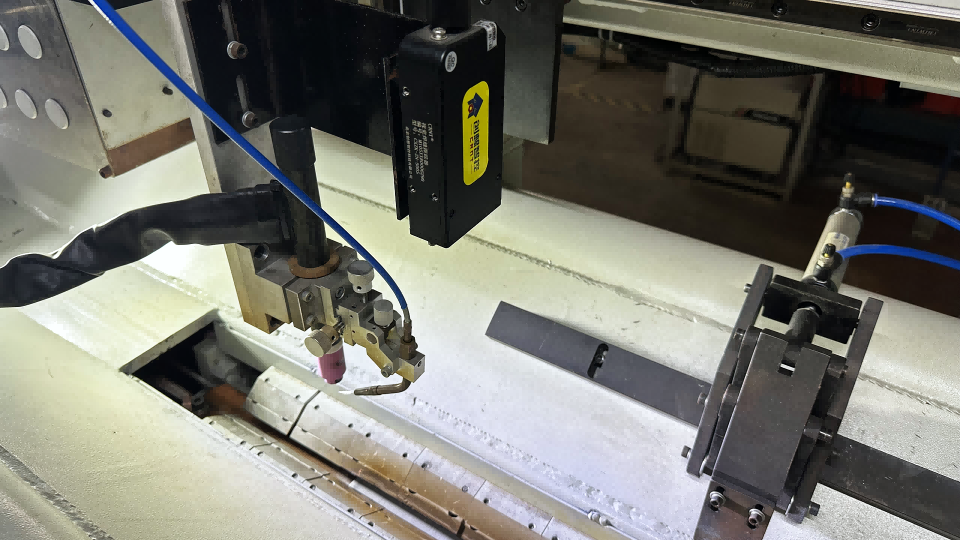

實際安裝效果圖
