系統簡介
激光焊縫跟蹤器采用智能實時焊縫跟蹤技術和非接觸式跟蹤方式，通過傳感器實時檢測焊縫位置及偏移量，引導并控制焊槍進行精確定位，減少因工件位置偏差造成的焊接缺陷，提高焊接生產效率和產品質量。

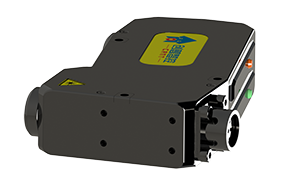

焊縫跟蹤傳感器應用場景廣泛，在部分自動化焊接現場，工件結構復雜或周邊存在較多障礙物，傳統安裝方式容易受到高低方向干涉，影響傳感器的正常檢測。針對這類應用需求，創想智控推出JXB500S-35激光焊縫跟蹤器，采用高安裝高度設計，安裝高度最高可達465mm，可有效減少傳感器與工件之間的空間干涉，滿足復雜焊接場景下的焊縫檢測與跟蹤需求。
JXB500S-35通過提高傳感器安裝位置，為焊槍及焊接工件預留更大的作業空間，特別適用于高低方向干涉較多的工件焊接應用。
構成及原理

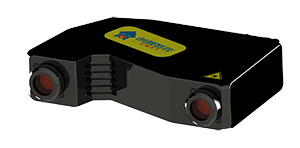

JXB500S-35激光焊縫跟蹤器由激光器、光學傳感器和中央處理器組成，采用光學傳播與成像原理，獲取激光掃描區域內各點的位置信息，并通過算法對焊縫特征進行分析，實現常見焊縫的在線實時檢測與跟蹤。
在機器人焊接過程中，傳感器實時檢測焊縫位置變化，并將檢測數據傳輸至控制系統，根據焊縫實際位置對焊槍運動軌跡進行動態調整，從而補償工件加工、組對、裝夾以及焊接過程中的位置偏差。
解決問題
? 有效解決焊縫檢測范圍、檢測能力以及焊接過程中的常見問題。
? 實時檢測并糾正焊縫位置偏差，智能跟蹤焊縫，引導焊槍自動焊接。
? 有效減少因工件位置偏差造成的焊接缺陷，提升焊縫成型質量。
? 通過提高傳感器安裝高度，減少傳感器與工件在高低方向上的空間干涉。
適用范圍
? 支持標準的Modbus TCP通訊協議。
? 可與多種工業機器人進行通訊，補償工件夾裝偏差、組對偏差以及焊接過程中的熱變形。
? 適用于高低方向存在較多空間干涉的工件焊接。
? 適用于機器人焊接、自動化焊接專機及其他自動化焊接設備。
產品特點
? 高安裝高度：安裝高度最高可達465mm，減少傳感器與工件之間的空間干涉。
? 智能實時跟蹤：實時檢測焊縫位置變化，動態調整焊槍運動軌跡。
? 非接觸式檢測：采用激光視覺檢測方式，無機械接觸和磨損。
? 提高焊接質量：使焊槍保持理想位置，確保焊道連續穩定，減少焊接偏差。
? 提高生產效率：減少人工干預和重復調整，降低勞動成本。
? 高度集成：采集單元與運算單元一體化設計，簡化系統結構。
? 便于維護：配備可更換玻璃保護片結構，現場更換簡單快捷。
? 誤差補償：可補償生產、設備及操作過程中的位置誤差。
? 減少編程工作：針對復雜工件，可減少機器人重復示教和編程工作。
? 穩定焊接：實現一致、穩定且可重復的焊接效果。
產品參數

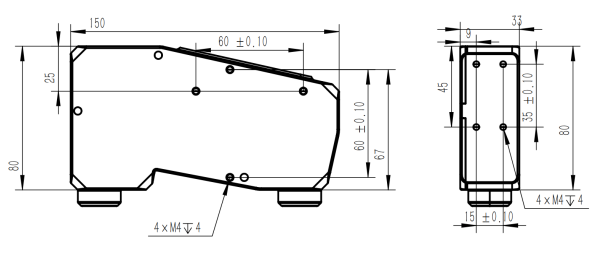

| 產品名稱型號 | CXZK-JXB500S-35 |
| 視場范圍（Z1–Z2） | 330 – 800 mm |
| 推薦安裝距離 | 465 mm |
| X軸視場范圍（A–C） | 36 – 80 mm |
| 中心安裝距離視場 | 50 mm |
| 平均深度分辨率 | 0.375 mm |
| 平均寬度分辨率 | 0.052 mm |
| 尺寸（L/W/H） | 100 × 40 × 103 mm |
| 重量 | 約 466 g |
| 功率 | 4 W |
| 工作溫度 | -20 ~ +60 ℃ |

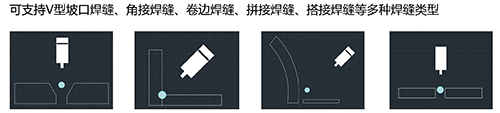

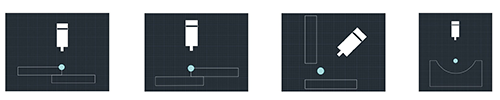

| 支持焊縫類型 | V型坡口、角接、卷邊、拼接、搭接等多種焊縫類型 |
| 輸出采樣率 | 33 Hz |
| 通信接口 | 以太網接口 |
| 支持協議 | Modbus TCP、創想智控協議等 |
| 支持多段參數 | 103 |
| 防護等級 | IP65 |
| 激光安全等級 | Class II（符合 IEC60825-1、FDA (CDRH) Part 1040.10*1） |
