壓力容器廣泛應用于化工、能源、儲運等工業領域，常見的大型壓力容器通常呈圓柱形或罐體結構。為了增強罐體結構強度或滿足設備安裝、支撐等需求，部分壓力容器外表面會沿罐體圓周方向焊接多圈凸出的條形結構，這類結構可稱為環形加強立柱或外部加強構件。
在實際焊接過程中，這些立柱需要沿壓力容器罐體的環形軌跡進行連續焊接。由于罐體尺寸較大，工件加工、裝配以及定位過程中容易產生一定誤差，如果機器人按照預先示教的固定軌跡運行，實際焊縫位置發生偏移后，容易出現焊槍偏離焊縫、焊接成型不一致等問題。

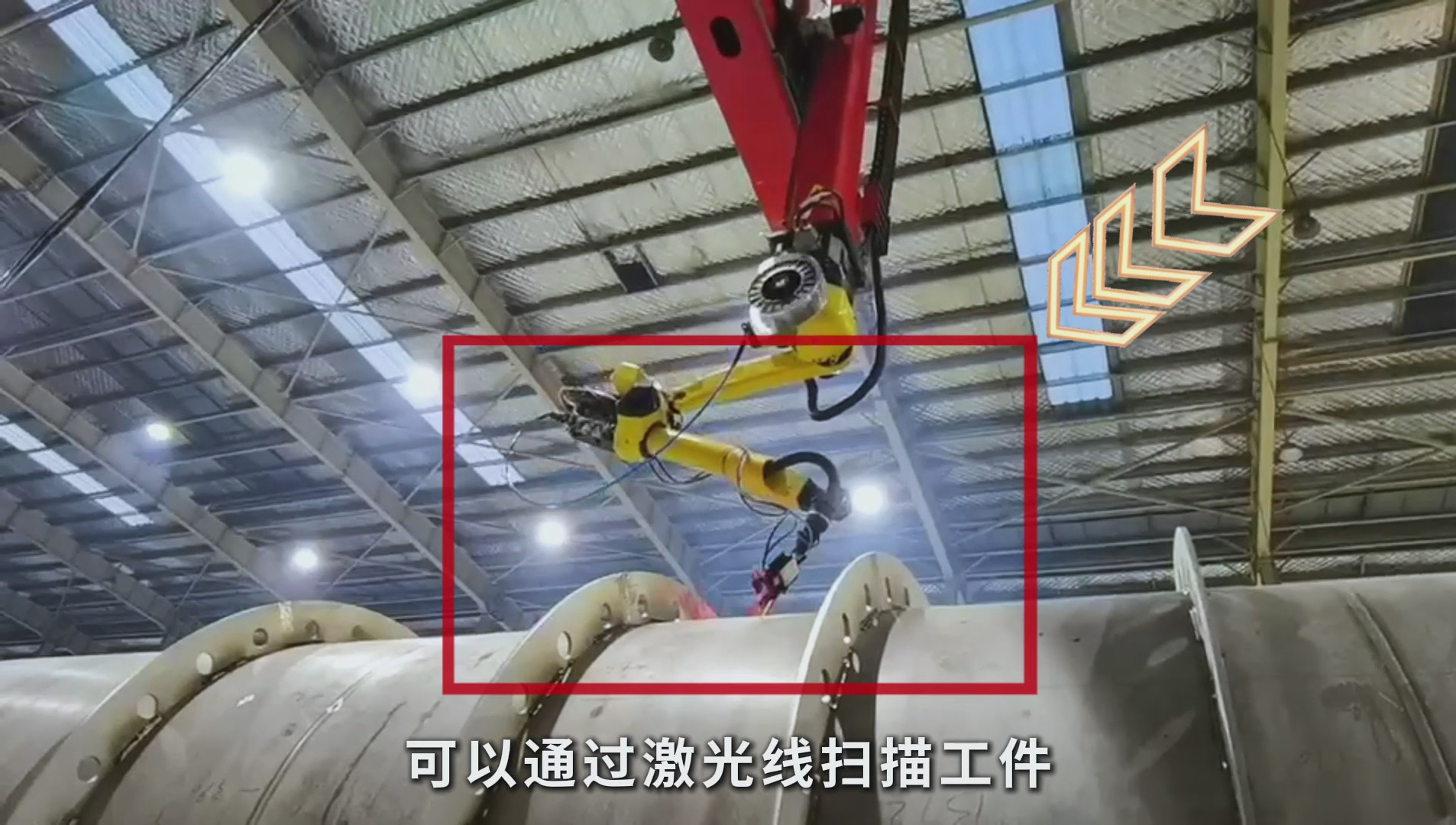

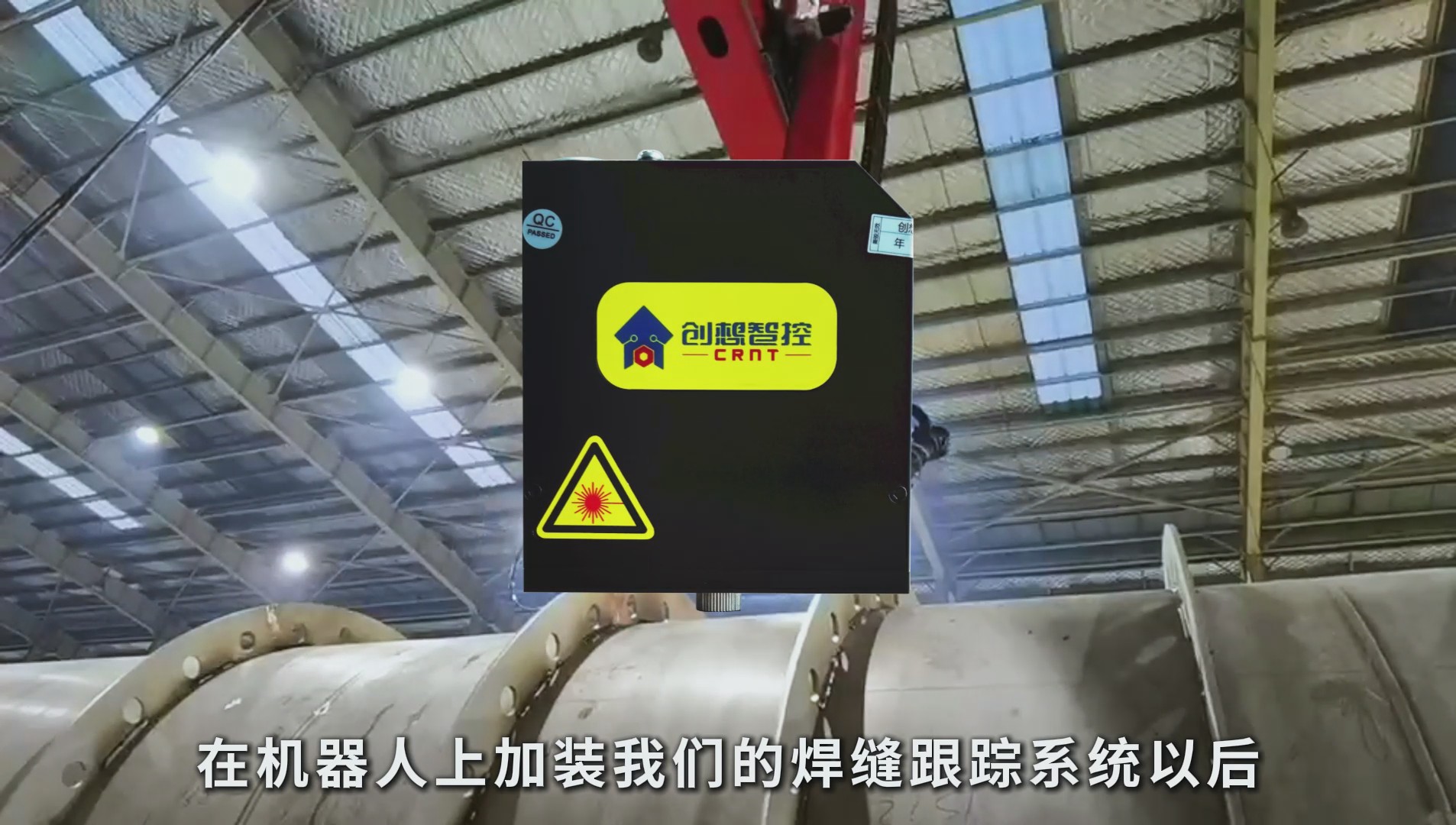

對于這類難題，創想智控激光焊縫跟蹤傳感器可通過激光尋位功能，在焊接前對壓力容器立柱及其焊接區域進行掃描，識別實際焊縫位置，并將檢測到的焊縫位置信息傳輸至機器人控制系統。

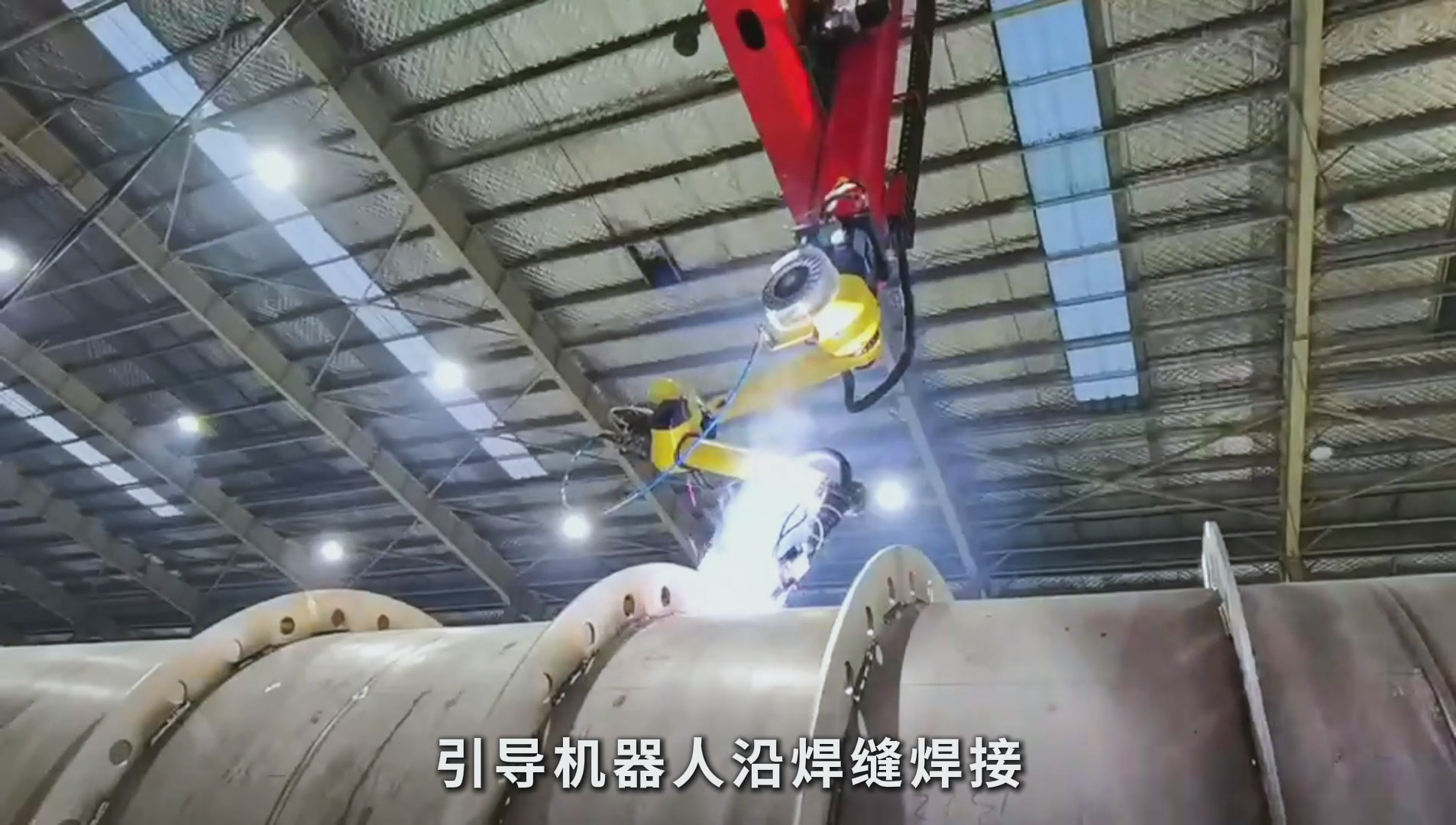

機器人根據激光尋位結果自動調整焊槍位置，使焊槍能夠準確到達實際焊接位置，進而而降低因工件擺放誤差、裝配偏差等因素造成的焊偏問題。
激光尋位解決壓力容器立柱焊接定位難題
壓力容器通常具有較大的罐體尺寸，外部加強構件數量較多。實際生產過程中，工件每次裝夾的位置可能存在一定差異，傳統依靠固定坐標或人工示教的方式，需要保證工件位置高度一致，否則機器人軌跡與實際焊縫之間容易產生偏差。
創想智控激光焊縫跟蹤傳感器通過激光掃描獲取焊接區域輪廓，在正式焊接前進行焊縫尋位，自動判斷立柱與罐體之間的實際焊接位置。即使工件存在一定的平移、旋轉或裝配偏差，機器人也可以根據實際檢測結果修正焊接位置。
適用于大型壓力容器自動化焊接
在壓力容器立柱焊接過程中，激光尋位功能可以減少機器人對高精度工裝定位的依賴，提高自動化焊接系統對工件偏差的適應能力。
整體應用流程大體為：
工件上料 → 激光掃描 → 自動識別焊縫位置 → 計算焊接偏移量 → 機器人自動修正 → 按實際焊縫進行焊接
通過將激光視覺檢測與機器人焊接結合，能夠提升壓力容器立柱焊接的定位準確性和生產一致性，特別適合大型罐體、壓力容器及類似環形結構件的自動化焊接應用。
創想智控激光焊縫跟蹤傳感器可根據不同壓力容器結構、立柱尺寸及焊縫形式進行配置，為大型壓力容器焊接自動化提供精準的激光尋位解決方案。
如果您的壓力容器、罐體或類似大型結構件在機器人焊接過程中存在焊縫定位困難、工件裝配誤差、機器人容易焊偏等問題，歡迎聯系我們的在線客服，提供工件照片、焊縫形式及現場焊接需求，我們將根據實際應用情況為您推薦合適的激光焊縫跟蹤方案。
