近年來，建筑行業工業化與裝配式建筑快速發展，建筑鋁模板因其重量輕、強度高、可重復使用次數多等特點，在現代建筑施工中得到廣泛應用。但是鋁模板存在諸多難題，由于工件尺寸較大、焊縫較長以及裝配誤差等因素，機器人按照固定軌跡焊接時容易出現焊偏或焊接質量不穩定的問題。
針對這一難題，創想智控激光焊縫尋位系統與柴孚機器人實現協同應用，通過激光視覺識別技術，實現焊縫自動檢測與焊接路徑修正，為建筑鋁模板焊接提供更加穩定可靠的自動化解決方案。
一、激光焊縫尋位系統介紹

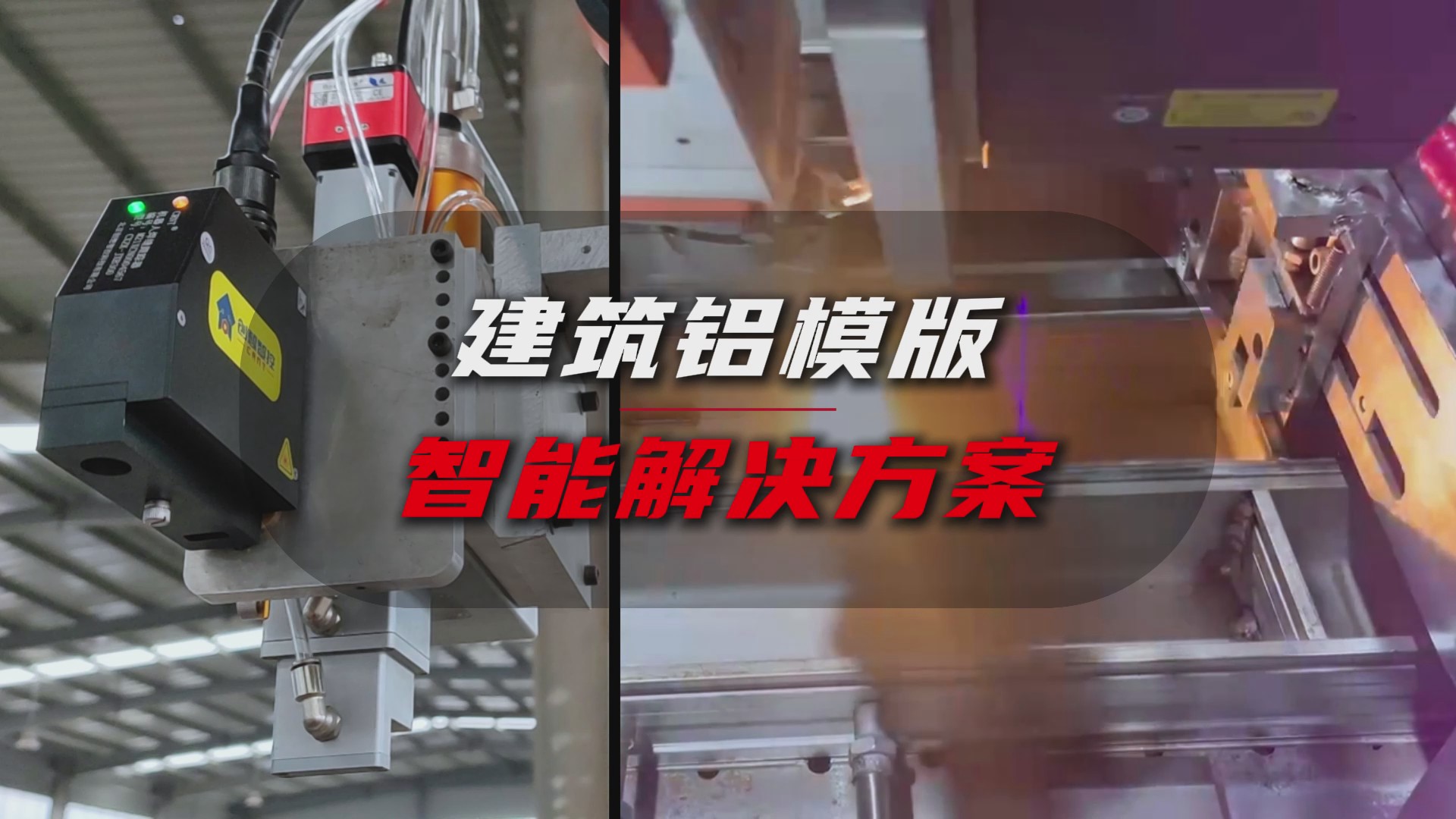

創想智控激光焊縫尋位系統是一種基于激光視覺測量原理的智能焊接輔助系統。系統通過激光器在焊縫區域投射激光線，并利用工業相機采集焊縫截面輪廓數據，通過視覺算法對焊縫位置進行分析與識別。
系統可以在焊接前或焊接過程中對焊縫進行掃描，并將檢測到的焊縫位置偏差信息實時反饋給機器人控制系統，從而自動修正焊接軌跡，使焊槍始終保持在正確的焊縫位置。
系統主要由以下部分組成：
激光焊縫視覺傳感器
圖像處理與控制系統
與機器人通訊接口
焊縫識別算法軟件
通過與專機、機器人系統集成，可實現焊縫自動尋位、焊接路徑優化以及焊接過程穩定控制。
二、焊縫跟蹤系統優勢
1. 高精度焊縫識別
創想智控激光焊縫尋位系統能夠精準識別多種焊縫類型，例如：
搭接焊縫
角焊縫
T型焊縫
即使存在一定裝配誤差或工件輕微變形，系統仍能穩定識別焊縫位置。
2. 自動修正機器人焊接軌跡
系統在檢測到焊縫位置變化后，可實時向機器人發送補償數據，使機器人自動調整焊接路徑，確保焊槍始終位于焊縫中心。
3. 提升焊接質量穩定性
通過實時檢測焊縫位置，能夠有效避免焊接過程中出現：
焊偏
焊縫成形不一致
焊接缺陷
從而顯著提高焊接質量。
4. 提高生產效率
系統能夠自動完成焊縫尋位和軌跡修正，大幅減少人工示教與調試時間，提高生產效率。
5. 適應復雜焊接工況
該系統適用于大型結構件、長焊縫以及批量化生產場景，特別適合建筑鋁模板等結構件焊接自動化應用。
三、建筑鋁模板自動焊接難題
在建筑鋁模板生產過程中，焊接自動化通常面臨以下問題：
工件尺寸大、焊縫長度長
鋁模板結構件尺寸較大，焊縫長度往往達到數米甚至更長，這對機器人焊接軌跡的穩定性提出了更高要求。
工件裝配誤差
在實際生產中，鋁模板結構件在裝配過程中難免存在一定的裝配偏差或間隙變化，如果機器人按照固定軌跡焊接，容易出現焊槍偏離焊縫的問題。
鋁材表面反光
鋁合金材料反光性較強，普通視覺系統在識別焊縫時容易受到干擾。
生產節拍要求高
建筑鋁模板通常為批量生產，對焊接效率和穩定性都有較高要求。
因此，傳統示教焊接方式無法滿足高效率、高質量的自動化生產需求。
四、創想智控解決方案
針對建筑鋁模板焊接中的這些難題，創想智控提供了激光焊縫尋位系統與柴孚焊接機器人集成的自動焊接解決方案。
系統工作流程如下：
焊縫掃描定位
激光焊縫傳感器對焊縫進行掃描，識別焊縫位置。
軌跡自動修正
視覺系統根據檢測結果對機器人焊接軌跡進行自動修正。
機器人執行焊接
柴孚機器人按照修正后的軌跡進行焊接作業。
通過該解決方案，能夠有效解決焊縫偏移、裝配誤差等問題，使機器人焊接更加穩定可靠。
五、應用案例

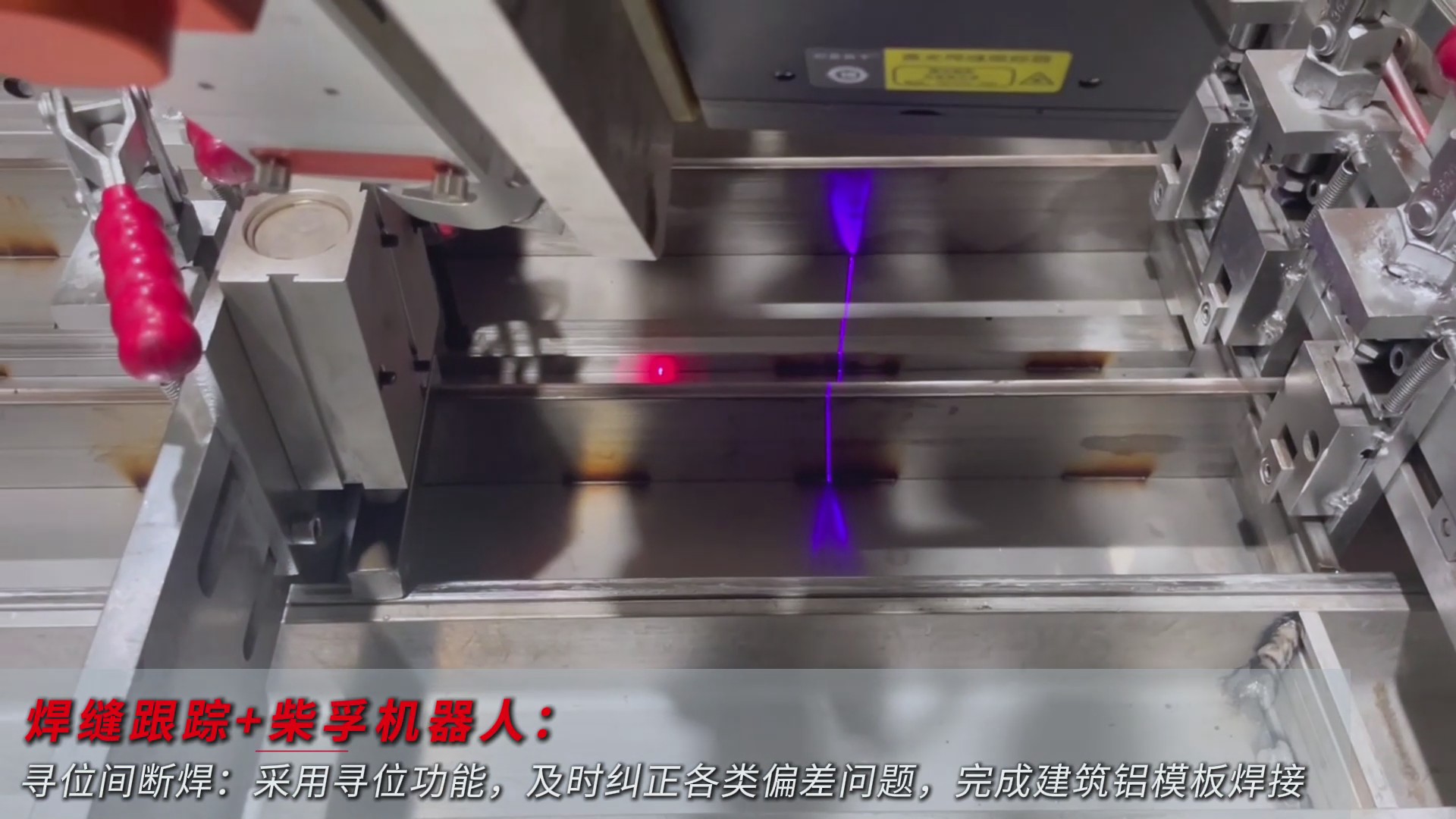

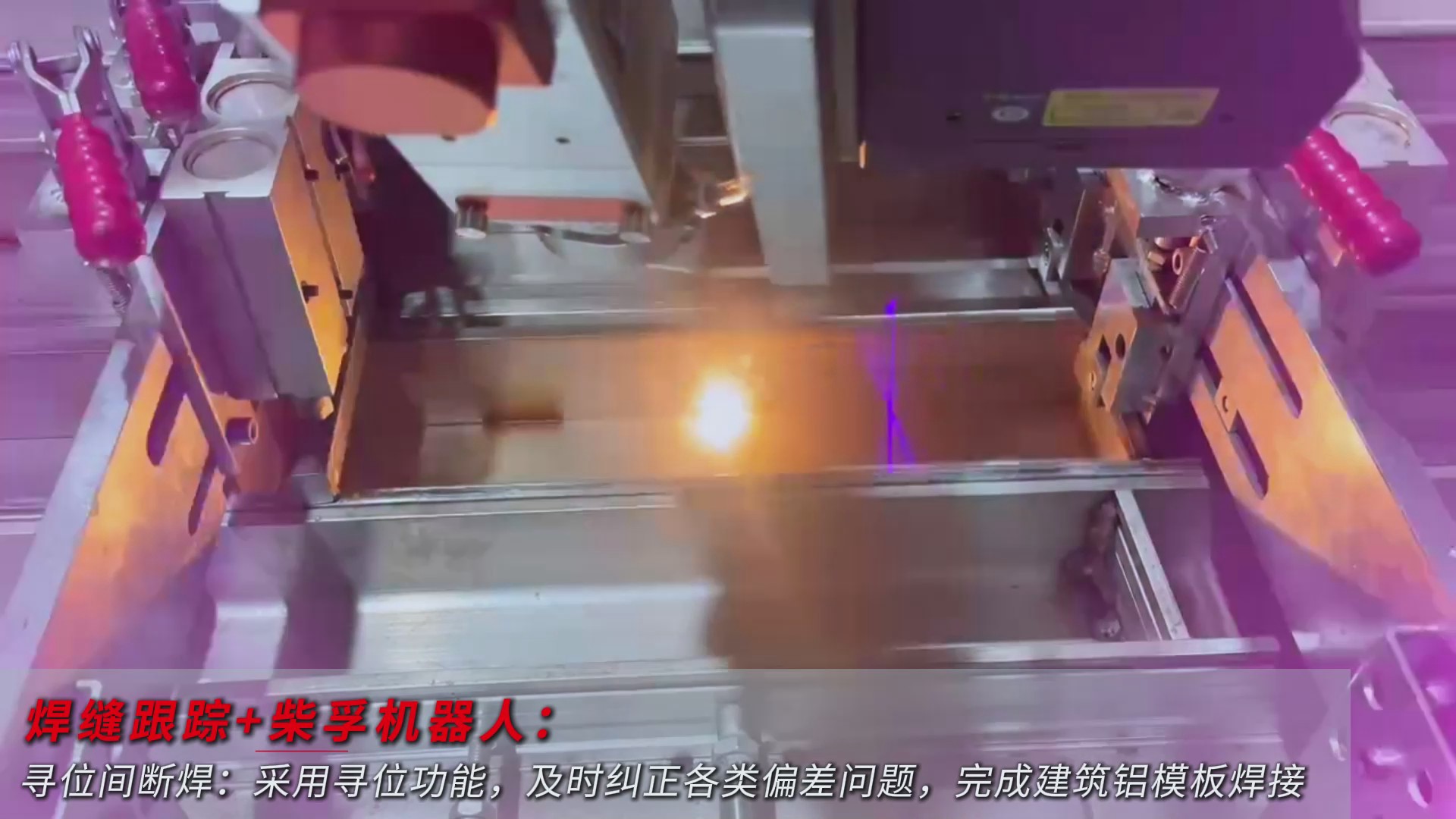

在某建筑鋁模板生產企業的自動焊接生產線上，創想智控激光焊縫尋位系統與柴孚機器人進行了集成應用。
項目特點包括：
焊接工件：建筑鋁模板結構件
焊接工藝：機器人MIG焊接
焊縫類型：長直線搭接焊縫
焊縫長度：多米級焊縫
在適配了焊縫跟蹤系統后，取得了顯著的效果：
焊縫定位更加精準
焊接質量穩定性顯著提升
人工干預大幅減少
生產效率明顯提高
該解決方案有效推動了企業建筑鋁模板焊接生產線的自動化升級。
隨著智能制造的發展，焊接自動化正在向視覺感知與智能控制方向不斷升級。創想智控激光焊縫尋位系統通過與機器人焊接系統的深度融合，為建筑鋁模板焊接提供了高效穩定的視覺引導方案。未來，創想智控將持續推動焊接視覺技術的發展，為更多制造行業提供智能化的解決方案。
